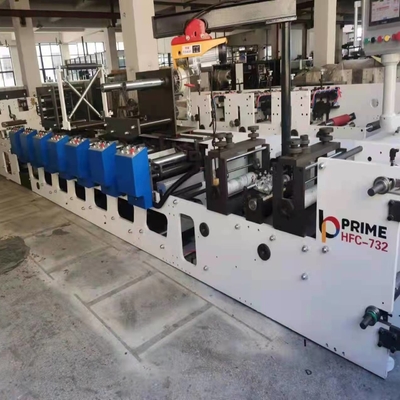

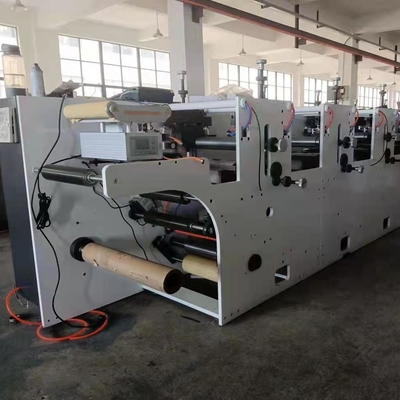

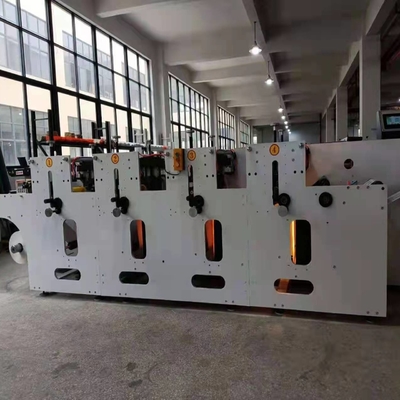

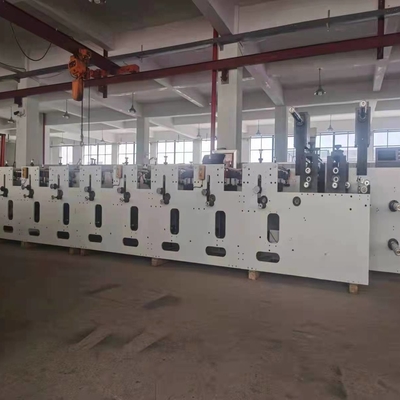

কম্পিউটার স্বয়ংক্রিয় রঙ নিবন্ধন সহ YT 6-1400 হাই স্পিড ফ্লেক্সো প্রিন্টিং মেশিন, 100-1200 মিমি নন বোনা ফ্লেক্সো প্রিন্ট

ক্রাফ্ট পেপার রোল বা অ বোনা কাপড়ের জন্য HJ 6-1400 মডেলের ফ্লেক্সো প্রিন্টিং মেশিন

ফিল্ম রোলস প্লাস্টিকের ফিল্ম রোল







প্রথমত, বৈশিষ্ট্যগুলির বৈশিষ্ট্য:



1. স্রাব থেকে স্বল্প দূরত্বের প্রাপ্তি।



2. স্ব-উন্নত বিশেষ স্ক্র্যাপার উচ্চ-গতির উড়ন্ত কালির জন্য ক্ষতিপূরণ দেয় এবং বাতাসে দ্রাবকের উদ্বায়ীকরণ হ্রাস করে।



3. অপর্যাপ্ত মুদ্রণ দৈর্ঘ্য সহ ক্যাসকেডিং ফ্লেক্সো প্রিন্টিং মেশিনের ফাঁকা পূরণ করতে বারবার প্রিন্টিং দৈর্ঘ্য 300-950MM।



4. কম্পিউটার স্বয়ংক্রিয় রঙ নিবন্ধন ব্যবস্থা গ্রহণ করুন, স্বয়ংক্রিয় ট্র্যাকিং ক্ষতিপূরণ স্থানান্তর করুন, সঠিক রঙ নিবন্ধন এবং স্থিতিশীল মুদ্রণ করুন।



5. মুদ্রণ উপাদান: OPP: 20~70μm BOPP: 20~60μm PE: 35~100μm NY: 20~50μm PET: 20~60μm CPP: 20~60μm কাগজ: 20~300g/m2 স্টিকার এবং অন্যান্য উপকরণ।

6. প্লেট তৈরির প্রক্রিয়ার চক্রটি ছোট এবং খরচ কম।একটি মাল্টি-কালার গ্র্যাভিউর সিলিন্ডারের সময়কাল 5 থেকে 10 দিন এবং ফ্লেক্সোগ্রাফিক প্রিন্টিং প্লেটটি 5 ঘন্টার জন্য তৈরি করা হয়।ফ্লেক্সোগ্রাফিক সংস্করণ মুদ্রণ এলাকার উপর নির্ভর করে এবং গ্র্যাভিউর সিলিন্ডারের তুলনায় অনেক কম ব্যয়বহুল।



7. প্রি-প্রেস সংশোধন, পোস্ট-প্রেস শক্তিশালী বাতাস + ইনফ্রারেড শুকানোর নকশা, অক্জিলিয়ারী কুলিং বেলো।কালি খারাপভাবে শুকিয়ে গেলে সহজেই সৃষ্ট দাগ এড়িয়ে চলুন।



8. মুদ্রণের অংশটি উচ্চ-শক্তির লিনিয়ার গাইড রেল দ্বারা চালিত হয়, এবং অগ্রিম এবং পশ্চাদপসরণ সংস্করণটি রৈখিক বল স্ক্রু + স্থায়ী চুম্বক সিঙ্ক্রোনাস সার্ভো মোটর দ্বারা চালিত হয়,



9.1-6 রং প্রয়োজন অনুযায়ী কাস্টমাইজ করা যেতে পারে, প্রস্থ 1000MM



10. প্রক্রিয়া 1 ডিসচার্জ, 2টি স্বয়ংক্রিয় ধ্রুবক টান, 3টি স্ক্র্যাপার, 4টি প্রিন্টিং ইউনিট, কম্পিউটারের রঙ, 5টি ট্র্যাকশন, 6টি স্বয়ংক্রিয় ধ্রুবক উত্তেজনা, 7টি সেন্টার আপ এবং ডাউন রসিদ





প্রযুক্তিগত পরামিতি



1. মুদ্রিত ফর্ম: Flexo

2. মুদ্রণ স্তর: কাগজ অ বোনা ফিল্ম

3. মুদ্রণের গতি: 10মি/মিনিট-120মি/মিনিট

4. যান্ত্রিক গতি: 10মি/মিনিট-150মি/মিনিট

5. সাবস্ট্রেটের সর্বোচ্চ প্রস্থ: 1440 মিমি

6. মুদ্রণ প্রস্থ: 100-1200 মিমি

7. মুদ্রণ পরিধি: 300-950 মিমি

8. প্লেটের বেধ: 1.7 মিমি (বিশেষ আগাম বিজ্ঞপ্তি)

9. অ্যানিলক্স রোলার স্পেসিফিকেশন: Φ106*1440*6

10. অ্যালুমিনিয়াম গাইড রোলার স্পেসিফিকেশন: Φ100*1440 Φ70*1440

11. প্রিন্টিং বটম রোলার: Φ160*1440

12. আনওয়াইন্ডিং সর্বাধিক ব্যাস: Φ1200 মিমি

13. সর্বাধিক ঘুর ব্যাস: Φ1200 মিমি

14. বড় ওভেনের সর্বোচ্চ তাপমাত্রা: 80 °C

15. সাবস্ট্রেট কোর ব্যাস: 74 মিমি

16. পুরো মেশিনের মোট শক্তি: মোটর শক্তি 15+7.5kW, বৈদ্যুতিক গরম করার শক্তি 48KW

17. শুকানোর তাপ উৎস: বৈদ্যুতিক গরম

18. মেশিনের ওজন: প্রায় 15 টি

19. মাত্রা : 12800(L) x 2400 (W) x 1150(H)mm

20. শরীরের রঙ: গাঢ় ধূসর + সাদা (বিশেষ আগাম বিজ্ঞপ্তি)





দ্বিতীয়, মেশিন কনফিগারেশন:

আনওয়াইন্ডিং ডিভাইস:



1) আধা স্বয়ংক্রিয় unwinding ডিভাইস: বায়ুসংক্রান্ত স্বয়ংক্রিয় খাওয়ানো

2) unwinding এর সর্বোচ্চ ব্যাস: Φ1000 মিমি

3) ইনফ্ল্যাটেবল খাদ স্পেসিফিকেশন: 3"

4) মুদ্রাস্ফীতি শ্যাফটের সংখ্যা: 2

5) টেনশন কন্ট্রোল পরিসীমা: 0-100kg/পূর্ণ প্রস্থ

6) চৌম্বক পাউডার: 10KG, স্বয়ংক্রিয় টান নিয়ন্ত্রণ

7) সম্পূর্ণ স্বয়ংক্রিয় উত্তেজনা সনাক্তকারী ডিভাইস;

8) এনালগ কারেকশন সিস্টেম 1 সেট





2. মুদ্রণ ইউনিট



1) ড্রাইভ মোড: গিয়ারড মোটর ড্রাইভ, সিঙ্ক্রোনাস বেল্ট ড্রাইভ।

2) মুদ্রণ প্লেট খাদ:

(1) অনুদৈর্ঘ্য রঙ নিবন্ধন: স্থায়ী চুম্বক সার্ভো মোটর ড্রাইভ (কোসাই কম্পিউটার স্বয়ংক্রিয় রঙ সিস্টেম এক্সিকিউশন কমান্ড)

(2) অনুভূমিক রঙ: মোটর ড্রাইভ (ম্যানুয়াল সম্পাদন)

3) সামগ্রিক রচনা: প্লেট রোল, স্ক্র্যাপার, কালি ট্রে, অ্যানিলক্স রোলার,

4) স্ক্র্যাপার: একমুখী স্ক্র্যাপারের 4 সেট ব্যবহার করা হয়।ইনস্টলেশনের সুবিধার জন্য, স্ক্র্যাপারের উপাদানটি উচ্চ-শক্তির অ্যালুমিনিয়াম খাদ প্রোফাইল দিয়ে তৈরি, যা লোড, আনলোড এবং পরিষ্কার করার জন্য সুবিধাজনক এবং দ্রুত।



4. শুকানোর ডিভাইস:



1) প্রতিটি রঙের গ্রুপ শক্তিশালী বাতাস + ইনফ্রারেড ওভেন শুকানোর সাথে সজ্জিত: মুদ্রণের পরে শীতল এবং নিরাময়ের সেট সহ।

2) সামগ্রিক মুদ্রণ প্রথমে শুকানো হয় এবং তারপর ঠান্ডা হয়।ওভেনটি বৈদ্যুতিকভাবে উত্তপ্ত হয় এবং ফ্যানটি বুদ্ধিমত্তার সাথে নিয়ন্ত্রিত হয় এবং ওভেনের ভিতরের তাপমাত্রা নিয়ন্ত্রণযোগ্য।



5. উইন্ডিং ডিভাইস



1) উইন্ডিং পদ্ধতি: কেন্দ্রে কার্লিং আপ এবং ডাউন অক্ষ

2) কাগজের মূল ইনস্টলেশন পদ্ধতি: সম্প্রসারণ খাদ সম্প্রসারণ 2

3) ইনফ্ল্যাটেবল খাদ স্পেসিফিকেশন: 3"

4) উইন্ডিং মোটর: 7.5KW 1 সেট

5) টেনশন নিয়ন্ত্রণ: সম্পূর্ণ স্বয়ংক্রিয় উত্তেজনা নিয়ন্ত্রণ

6) উইন্ডিং টেনশন পরিসীমা: 5-10KG/পূর্ণ প্রস্থ

7) একক ঘুর ব্যাস: সর্বোচ্চ Φ1000 মিমি.



তৃতীয়, সহায়ক সুবিধা (ব্যবহারকারীরা দায়ী)



1. পাওয়ার সাপ্লাই: 3-ফেজ *380V*50HZ, তিন-ফেজ ওয়েস্ট লাইন সিস্টেম

2, এয়ার কম্প্রেসার: 2KW (1 সেট)





বৈদ্যুতিক তালিকা



বিভাগ প্রধান প্রযুক্তিগত পণ্য মন্তব্য



যন্ত্র শক্তি

প্রধান মেশিন 15+7.5KW 380V সাংহাই মোট 1টি

গরম করা 6KW/গ্রুপ ঘরে তৈরি 6 গ্রুপ

100WX4 বায়ুর উৎস

বৈদ্যুতিক যন্ত্র স্নাইডার

কালি রোলার মোটর 120W 220V AC তাইওয়ান মোট 6টি গ্রুপ

মোট শক্তি প্রায় 50KW

Unwinding চাপ সেন্সিং সনাক্তকরণ, সম্পূর্ণ স্বয়ংক্রিয় উত্তেজনা নিয়ন্ত্রণ

ম্যাগনেটিক পাউডার ব্রেক: রায়ান হাইতাই টর্ক: 100 এনএম

স্রাব ট্র্যাকশন চাপ স্পষ্টতা চাপ নিয়ন্ত্রণ ভালভ



রঙ গ্রুপ

তাপমাত্রা নিয়ন্ত্রক একটি ধ্রুবক তাপমাত্রায় ওভেনের তাপমাত্রা নিয়ন্ত্রণ করে।

একজাতকরণের জন্য আরও যুক্তিসঙ্গত প্রয়োজনীয়তা অর্জন করতে কালি রোলার এবং জাল রোলারের নিয়ন্ত্রণ বিলম্বিত করুন।

পিএলসি মডিউল

ঘুর কেন্দ্র

পিএলসি জাপান মিতসুবিশি

স্থায়ী চুম্বক সার্ভো মোটর 16 এর প্রগতিশীল সংস্করণ

বায়ুসংক্রান্ত স্বয়ংক্রিয় খাওয়ানো

সিমুলেশন সংশোধন Coase কোম্পানি কম্পিউটার স্বয়ংক্রিয় রঙ সিস্টেম Cosei

রঙ স্থায়ী চুম্বক সার্ভো মোটর 6

সিরামিক স্টিক অ্যানিলক্স রোলার ঐচ্ছিক 6

টাচ স্ক্রিন 12 ইঞ্চি তাইওয়ান উইনিউ
