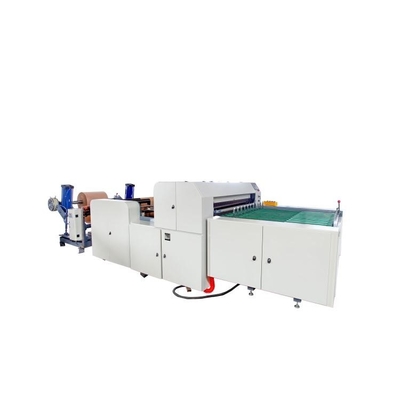

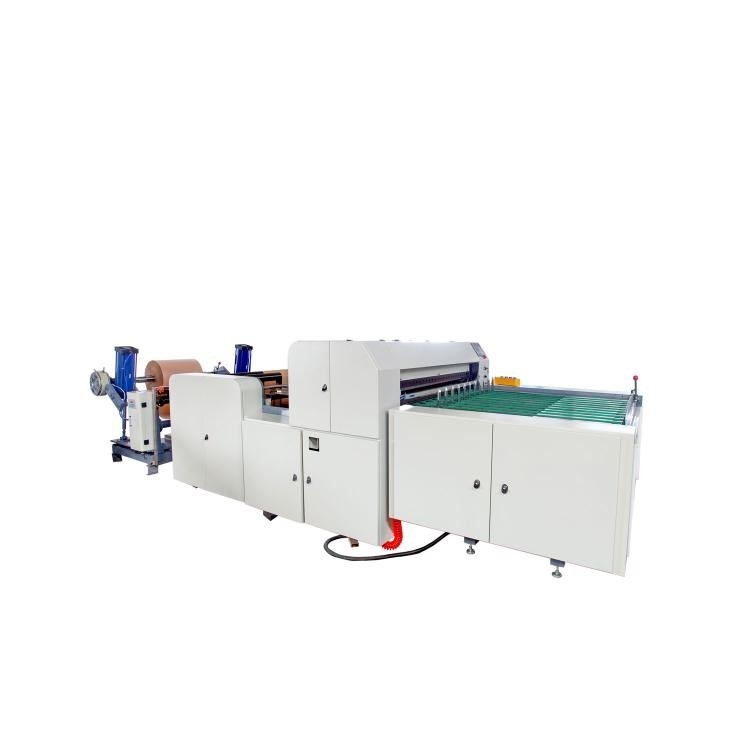

HJ-800 কম্পিউটার উচ্চ-নির্ভুল ট্রান্সভার্স এবং অনুদৈর্ঘ্য কাটিয়া মেশিন
কর্মক্ষমতা এবং বৈশিষ্ট্য:
এই মেশিনটি বিভিন্ন ধরণের কাগজ এবং অ্যালুমিনিয়াম ফয়েলের জন্য উপযুক্ত।এই মেশিনটি নির্দিষ্ট দৈর্ঘ্য কাটার জন্য সার্ভো মোটর নিয়ন্ত্রণ গ্রহণ করে।ট্রান্সমিশন সিস্টেম কেন্দ্রীভূত নিয়ন্ত্রণ গ্রহণ করে যেমন বায়ুসংক্রান্ত এবং ফটোইলেকট্রিক সেন্সর।এই মেশিনটি সহজ অপারেশন, উচ্চ কাটিয়া নির্ভুলতা, যান্ত্রিক স্থিতিশীলতা এবং কম শব্দ সহ আলো, বিদ্যুৎ এবং গ্যাসকে একীভূত করে।(বায়ুসংক্রান্ত খাওয়ানোর জন্য ঐচ্ছিক) মোটর পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, স্বয়ংক্রিয় গণনা, অ্যালার্ম শাটডাউন।এটি বর্তমানে চীনে উচ্চ মানের বড় আকারের শীট কাটার জন্য একটি আদর্শ সরঞ্জাম
বৈশিষ্ট্য:
1. হোস্ট পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, প্যানাসনিক পিএলসি টাচ স্ক্রিন নিয়ন্ত্রণ ব্যবস্থা, স্বয়ংক্রিয় গণনা, স্বয়ংক্রিয় দৈর্ঘ্য সেটিং, অ্যালার্ম শাটডাউন
2. ফ্রেম একটি 16 মিমি ইস্পাত প্লেট কাঠামো গ্রহণ করে, ক্রস কাটিং ব্লেড সীট একটি ভারী ঢালাই কাঠামো গ্রহণ করে এবং গাইড রোলার গতিশীল ব্যালেন্স ট্রিটমেন্ট অ্যালুমিনিয়াম খাদ গাইড রোলার গ্রহণ করে
3. ড্রাইভ পজিশনিং ট্র্যাকশন সার্ভো সিস্টেম ড্রাইভ শ্যাফ্ট নিয়ন্ত্রণ গ্রহণ করে এবং ফিডিং ট্র্যাকশন পদ্ধতি হল মোটর চালিত স্প্রোকেট ড্রাইভ ট্র্যাকশন
4. এই মেশিনটি উচ্চ নির্ভুলতা, দ্রুত গতি এবং মসৃণ উপাদান সংগ্রহ সহ একটি আদর্শ বড় আকারের শীট উপাদান ট্রান্সভার্স এবং অনুদৈর্ঘ্য কাটিয়া সরঞ্জাম
1, প্রধান প্রযুক্তিগত পরামিতি:
| মডেল |
HJ-800 |
| সর্বোচ্চ কাটিয়া প্রস্থ |
800 মিমি |
| কাটিং দৈর্ঘ্য |
20-600 মিমি |
| কাটার গতি |
5-150 বার/মিনিট |
| অনুভূমিক এবং উল্লম্ব নির্ভুলতা |
±0.2 মিমি
|
| পাওয়ার সাপ্লাই এর মোট শক্তি |
6.5 কিলোওয়াট |
| মেশিন ওজন |
2000 কেজি |
| বাহ্যিক মাত্রা (L × W × H) |
L4500*W2000*H1400 |
2, মেশিন কনফিগারেশন:
হোস্ট অংশ
(5) র্যাকটি 16 # উচ্চ-মানের ইস্পাত প্লেট গঠন গ্রহণ করে
1) ট্র্যাকশন ডিভাইস:
(1) কাঠামোগত প্রকার: সক্রিয় ট্র্যাকশন প্যাসিভ কম্প্রেশন টাইপ
(2) ট্র্যাকশন বেস একটি ঢালাই কাঠামো গ্রহণ করে (1 সেট)
(3) ট্র্যাকশন রোলার রাবার রোলার গ্রহণ করে (স্পেসিফিকেশন: 4 টুকরা) φ পঁচাশি × 850 মিমি)
(4) কম্প্রেশন পদ্ধতি সিলিন্ডার নিয়ন্ত্রণ গ্রহণ করে
(5) ট্রান্সমিশন গাইড রোলার অ্যালুমিনিয়াম গাইড রোলার গ্রহণ করে (স্পেসিফিকেশন: 3 টুকরা) φ পঁচাত্তর × 850 মিমি)
(6) ট্রান্সমিশন গাইড রোলার সামঞ্জস্যের জন্য উপরে এবং নীচে টান দেওয়া যেতে পারে
(7) মোটরটি 1.5KW (1 সেট) এর একটি তিন-ফেজ অ্যাসিঙ্ক্রোনাস পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর গ্রহণ করে
(8) ফ্রিকোয়েন্সি কনভার্টার 1.5kw গীটেক গ্রহণ করে (1 ইউনিট)
(9) খাওয়ানো একটি পরিবাহক বেল্ট দ্বারা নিয়ন্ত্রিত হয়
(10) সম্পূর্ণ খাওয়ানোর প্রক্রিয়াটি বুদ্ধিমত্তার সাথে স্থানচ্যুতি সেন্সর দ্বারা নিয়ন্ত্রিত হয়।
2) খাওয়ানোর ব্যবস্থা:
1. সক্রিয়ভাবে servo নিয়ন্ত্রণ পজিশনিং পদ্ধতি গ্রহণ
2. 3kw ইনভিটন সার্ভো মোটর, ড্রাইভার (1 সেট)
3. সম্পূর্ণ শিল্প নিয়ন্ত্রণ ব্যবস্থা একটি ডিজিটাল শিল্প নিয়ন্ত্রণ ব্যবস্থা ড্রাইভিং পদ্ধতি গ্রহণ করে: প্রধান মোটর সক্রিয় রোলার অবস্থান পরিচালনা করে
4. ট্রান্সমিশন সিঙ্ক্রোনাস বেল্ট এবং সিঙ্ক্রোনাস হুইল ট্রান্সমিশন প্রক্রিয়া গ্রহণ করে
5. খাওয়ানোর রোলার একটি উপরের এবং নিম্ন মসৃণ রাবার রোলার গঠন গ্রহণ করে।
3) কাটিং ডিভাইস:
(1) কাটিং পদ্ধতি: নিম্ন ছুরি স্থির, উপরের ছুরি সক্রিয় কাটা
(2) কাটারবেড একটি ঢালাই ভারী কাঠামো গ্রহণ করে:
(3) লিনিয়ার গাইড রেল (2 জোড়া)
(4) তেলের পাত্র (2 টুকরা)
লুব্রিকেটিং তেল পুনর্ব্যবহৃত করা যেতে পারে
(5) উপরের এবং নীচের ছুরিগুলি স্ট্রিপ ছুরি সহ আমদানি করা সুষম স্টিলের ছুরি (2 জোড়া) দিয়ে তৈরি
(6) টুল (স্পেসিফিকেশন পুরু × চওড়া × দৈর্ঘ্য: 15 × আশি × 850 মিমি)
(7) অনুদৈর্ঘ্য কাটিং বৃত্তাকার ছুরিটি উচ্চ-মানের ইস্পাত দিয়ে তৈরি (2 জোড়া)
(8) অপারেশন পদ্ধতি: ম্যানুয়ালি টুলের অবস্থান সামঞ্জস্য করুন
(9) প্রধান ট্রান্সমিশন মোড: মূল মোটর ট্রান্সমিশনটি একটি গিয়ারবক্সের সাথে মিলিত হয় উদ্ভট চাকা সংযোগ চালানোর জন্য, এবং সংযোগকারী রডটি কাটিয়া টুলটি সরানোর জন্য প্রতিদান দেয়
(10) প্রধান মোটর সাংহাইতে একটি পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ মোটর গ্রহণ করে (1.5 কিলোওয়াট)
(11) ফ্রিকোয়েন্সি কনভার্টার গীটেক গ্রহণ করে (1.5kw 1 ইউনিট)
(12) ট্রান্সমিশন একটি সিঙ্ক্রোনাস চাকা সংক্রমণ প্রক্রিয়া গ্রহণ করে
(13) এককেন্দ্রিক চাকা (2 সেট)
(14) সংযোগকারী রড (2 টুকরা)
উপাদান গ্রহণকারী প্ল্যাটফর্ম পরিবাহক বেল্টের স্বয়ংক্রিয় খাওয়ানো ফাংশন গ্রহণ করে;
(1) সমাপ্ত শীট সংখ্যা Panasonic PLC দ্বারা নিয়ন্ত্রিত হয়, এবং শীট সংখ্যা স্বয়ংক্রিয়ভাবে বাছাই এলাকায় পাঠানো হয়.মেশিনটি স্বয়ংক্রিয়ভাবে স্বাভাবিকভাবে চলে, এটি পরিচালনা করা সহজ এবং শ্রম-সঞ্চয় করে

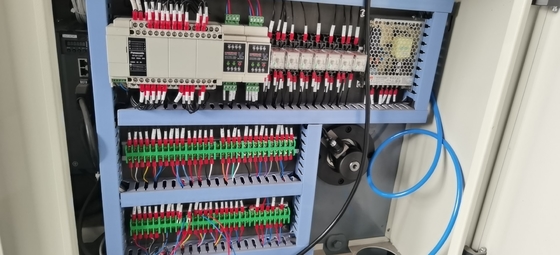

3. বৈদ্যুতিক নিয়ন্ত্রণ অংশ: (নিয়ন্ত্রণ এবং হোস্ট সমান্তরালভাবে সংযুক্ত) পুরো মেশিনটি প্যানাসনিক পিএলসি শিল্প নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে এবং টাচ স্ক্রিন তাইওয়ান ওয়েইলুন দ্বারা নিয়ন্ত্রিত হয়
(1) এই মেশিনের নিয়ন্ত্রণ ব্যবস্থা মোটামুটিভাবে হোস্ট নিয়ন্ত্রণে বিভক্ত করা যেতে পারে।
(2) হোস্ট নিয়ন্ত্রণ: প্রধান মোটর নিয়ন্ত্রণ, ট্র্যাকশন নিয়ন্ত্রণ, খাওয়ানো নিয়ন্ত্রণ, এবং কাটা নিয়ন্ত্রণ সহ।
(3) গণনার জন্য একটি ইলেকট্রনিক মিটার কাউন্টার দিয়ে সজ্জিত;অ্যালার্ম শাটডাউন;স্বয়ংক্রিয় নির্দিষ্ট দৈর্ঘ্য, পয়েন্ট ইন এবং পয়েন্ট আউট ফাংশন.
(4) উপরের বৈদ্যুতিক উপাদানগুলি চিন্ট থেকে নির্বাচন করা হয়;স্নাইডার ব্র্যান্ড থেকে নির্বাচিত সুইচ
4. সহায়ক সুবিধা: (ব্যবহারকারী দায়ী)
(1) বৈদ্যুতিক উত্স: তিন-ফেজ চার তারের এয়ার সুইচ: ভোল্টেজ 380V/50Hz

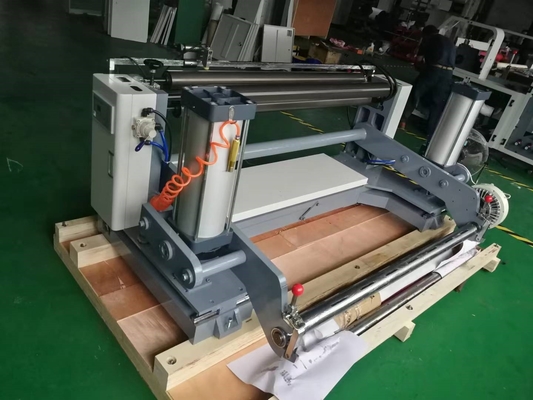

উপাদান স্রাব রাক ডিভাইস;
একটি খাদ স্রাব রাক ব্যবহার করে
সিলিন্ডার;160 * 300 2 টুকরা
গাইড রেল;20 * 280-20 * 420 এর প্রতিটির জন্য 2 সেট
সংশোধন;সিমুলেটেড বিচ্যুতি সংশোধনের একটি সেট গ্রহণ করা
চৌম্বক কণা;10 কিলোগ্রাম, 1 টুকরা

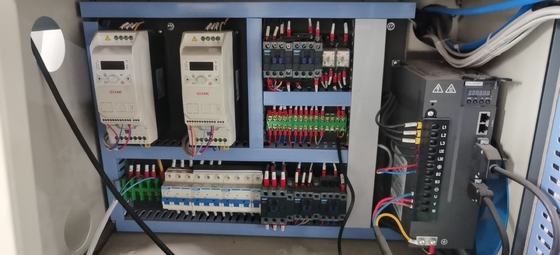

বন্টন বাক্স;ফ্রিকোয়েন্সি কনভার্টারটি Geely Tech 1.5kw এর দুটি সেট গ্রহণ করে
সার্ভো ড্রাইভার শেনজেন ইংওয়েইটেং 3kw 1 সেট গ্রহণ করে
চিন্ট লো-ভোল্টেজ যন্ত্র হিসাবে এবং ওমরন রিলে হিসাবে ব্যবহৃত হয়
PLC জাপান থেকে Panasonic গ্রহণ করে
সুইচিং পাওয়ার সাপ্লাই তাইওয়ান মিংওয়েই গ্রহণ করে
উপাদান স্রাব ডিভাইস;স্বয়ংক্রিয় সংশোধনের এক সেট, একটি ফটোইলেকট্রিক সংশোধন
সার্ভো ব্রেক 10 কেজি, 1 ইউনিট
সিলিন্ডার 160 * 300 = 2 টুকরা
ইনফ্ল্যাটেবল শ্যাফ্ট 800 মডেল, 3 ইঞ্চি, 1 টুকরা

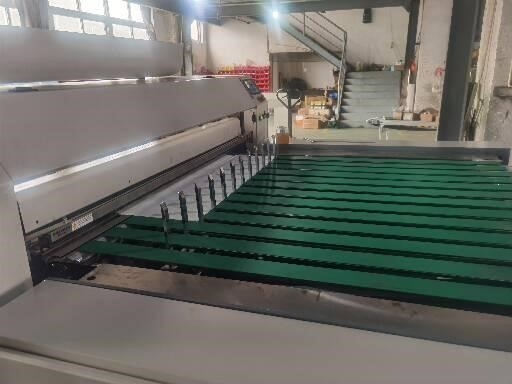

উপাদান গ্রহণ প্ল্যাটফর্ম;স্বয়ংক্রিয় গণনা এবং খাওয়ানো, উপকরণগুলি পরিবাহক বেল্টের মাধ্যমে সাজানোর এলাকায় পাঠানো হয়।
| নাম |
পরিমাণ |
মন্তব্য |
| 10-12 ওপেন-এন্ড রেঞ্চ |
1 সেট |
|
| খোলা শেষ রেঞ্চ |
1 সেট |
|
| তেল বন্দুক 1 টুকরা |
1 টুকরা |
|
| যাদুর চাবি |
1 সেট |
|
| স্লটেড স্ক্রু ড্রাইভার |
1 সেট |
|
| ক্রস স্ক্রু ড্রাইভার |
1 সেট |
|
| ডাবল হেডেড রেঞ্চ |
1 সেট |
বারো × চৌদ্দ স্পেসিফিকেশন |
| ডাবল হেডেড রেঞ্চ |
1 সেট |
চৌদ্দ × চৌদ্দ স্পেসিফিকেশন |
| ডাবল হেডেড রেঞ্চ |
1 সেট |
বাইশ × চব্বিশ স্পেসিফিকেশন |
| আলনা অনুভূমিক প্যাড |
6 |
|
| ব্যবহার বিধি |
1টি বই |
|
| বৃত্তাকার ফলক |
6 টুকরা |
|
