পণ্যের বিবরণ:
|
| উপাদানের ধরন: | PET, BOPP, BOF, PE, OPP ঘূর্ণিত উপাদান | পার্থিব বেধ: | 0.012-0.5 মিমি (ঝিল্লি) |
|---|---|---|---|
| কাঁচামালের সর্বাধিক প্রস্থ: | 1400 মিমি | রোল পৃষ্ঠ প্রস্থ: | 1150 মিমি |
| কাটিং প্রস্থ: | 10-1100 মিমি | রিল টিউব কোর: | 3 কাগজের টিউব |
| উইন্ডিং এর সর্বোচ্চ ব্যাস: | 600 মিমি | সর্বোচ্চ গতি: | 300 মিটার/মিনিট |
| স্লিটিং গতি: | 10-300 মিটার/মিনিট | বিদ্যুৎ সরবরাহের মোট শক্তি: | 12.5KW |
| সম্পূর্ণ ওজন: | 4200 কেজি | স্থিতিস্থাপক: | দৈর্ঘ্যে 3200, প্রস্থে 2600, এবং উচ্চতায় 1500 মিমি |
| লক্ষণীয় করা: | HJ-1100A-III স্লিটিং রিউইন্ডার মেশিন,স্লিটিং রিউইন্ডার মেশিন 1100 মিমি,স্লিটিং রিউইন্ডার পিইটি মেশিন |
||

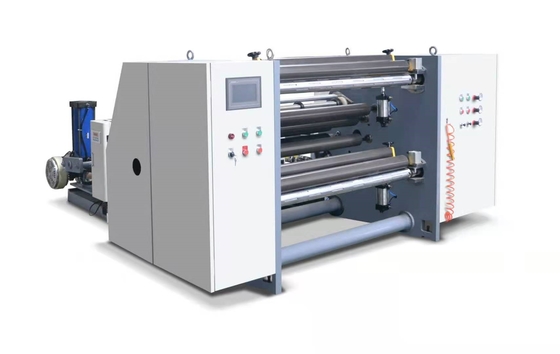

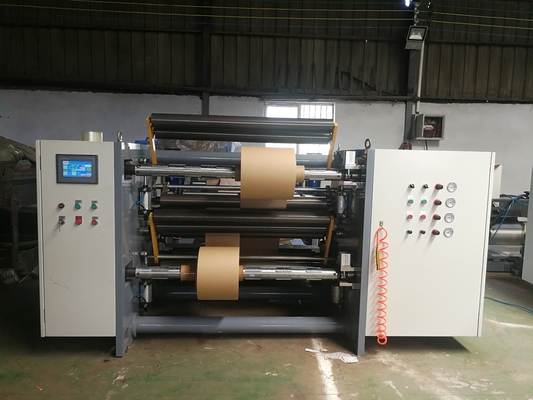

HJ-1100A-III তিনটি সার্ভো সম্পূর্ণ স্বয়ংক্রিয় টেনশন স্লিটিং মেশিন
1, পরামিতি সূচক:
1. উপাদানের ধরন: PET, BOPP, BOF, PE, OPP এবং অন্যান্য ঘূর্ণিত উপকরণ;
2. উপাদান বেধ: 0.012-0.5 মিমি (ফিল্ম);30-450 গ্রাম (কাগজ)
3. কাঁচামালের সর্বোচ্চ ব্যাস: 1400 মিমি
4. কাঁচামাল টিউব কোর: 3 "কাগজের টিউব
5. কাঁচামালের সর্বাধিক প্রস্থ: 1100 মিমি
6. রোল পৃষ্ঠের প্রস্থ: 1150 মিমি
7. কাটিং প্রস্থ: 10-1100 মিমি
8. রিলিং টিউব কোর: 3 "পেপার টিউব;
9. উইন্ডিংয়ের সর্বোচ্চ ব্যাস: 600 মিমি
10. মোট বিচ্যুতি সংশোধন স্ট্রোক: 150 মিমি
11. সর্বোচ্চ গতি: 300 মিটার/মিনিট
12. কাটার গতি: 10-300 মিটার/মিনিট
13. মোট পাওয়ার সাপ্লাই: 12.5KW
14. মোট ওজন: প্রায় 4200KG
15. বাহ্যিক মাত্রা: 3200 লম্বা, 2600 চওড়া এবং 1500 মিমি উচ্চ
| নামের অংশ | স্পেসিফিকেশন এবং মডেল | পরিমাণ | ব্র্যান্ড |
| 45 # ইস্পাত ফ্রেম | ওয়াল প্যানেলের নেট বেধ 40 মিমি | 1 জোড়া | |
| 3-ইঞ্চি ইনফ্ল্যাটেবল খাদ | ২ টুকরা | ||
| প্রধান ট্র্যাকশন রড | φ 120 * 1150 মিমি | 1 টুকরা | |
| প্রধান ট্র্যাকশন রাবার রোলার পলিউরেথেন | φ 120 * 1150 মিমি | 1 টুকরা | |
| হার্ড অ্যালুমিনা গাইড রোলার | Φ 75 * 1150 মিমি | 13 টুকরা | |
| উইন্ডিং servo | ৩.৭ কিলোওয়াট | ২ সেট | সৌন্দর্য বিভাগ |
| ট্র্যাকশন সার্ভো | ৩.৭ কিলোওয়াট | 1 সেট | সৌন্দর্য বিভাগ |
| চৌম্বক পাউডার ব্রেক unwinding জন্য ব্যবহার করা হয় | 20 কেজি | 1 একক | |
| বর্জ্য ফুঁ এজ ফ্যান | 1.1KW | 1 একক | উক্সি |
| ভারবহন | 1 ব্যাচ | এইচআরবি | |
| বায়ুসংক্রান্ত উপাদান | 1 ব্যাচ | ||
| drvie | ৩.৭ কিলোওয়াট | 3 ইউনিট | শেনজেন হংইয়ান |
| বিচ্যুতি অতিস্বনক সংশোধন | 1 সেট | বাদুড় | |
| মাস্টার পিএলসি প্রোগ্রামেবল কন্ট্রোলার | CPU224XP | 1 টুকরা | সিমেন্স |
3, প্রতিটি অংশের কার্যকরী বিবরণ:
1. ট্র্যাকশন বিভাগ:
1. ট্র্যাকশন রোলারটি একটি 3.7KW সার্ভো মোটর দ্বারা চালিত হয়৷
2. বর্জ্য প্রান্ত পুনর্ব্যবহারযোগ্য ডিভাইস:
বর্জ্য এবং বর্জ্য পদার্থ বের করার জন্য একটি ফ্যান ব্যবহার করুন এবং গ্রাহক সংগ্রহের জন্য একটি জাল বাক্স সজ্জিত করবেন।
3. উইন্ডিং মেকানিজম: (সমাপ্ত পণ্যের বাম বা ডান প্রান্তটি অর্ডার দেওয়ার সময় গ্রাহক দ্বারা নির্ধারিত হয়)
1. কাটা উপাদানটি উপরের এবং নীচের উভয় অক্ষ ব্যবহার করে স্বাধীনভাবে ক্ষতবিক্ষত করা হয় এবং চেরা ছুরিটি কাটার জন্য একটি সোজা ছুরি ব্যবহার করে (6 জোড়া)
2. উপরের এবং নীচের উইন্ডিং শ্যাফ্টের প্রতিটিতে একটি 3.7KW সার্ভো মোটর রয়েছে যার সাথে বায়ুসংক্রান্ত সম্প্রসারণ শ্যাফ্ট রয়েছে।ওয়াইন্ডিং টেনশন বর্তমান কয়েল ব্যাসের উপর ভিত্তি করে সিমেন্স পিএলসি দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়, এটি নিশ্চিত করে যে একাধিক স্লিট কাটা হলে সমাপ্ত উপাদানটি ঝরঝরে থাকে।সমস্ত কুণ্ডলী শেষ মুখগুলি সমতল, এবং ডিস্ক পৃষ্ঠের সমতলতা বায়ুসংক্রান্ত চাপ রোলার এবং কাটার জন্য স্ব-ওজন চাপ রোলার দ্বারা অবাধে নির্বাচন করা হয়।সমাপ্ত কুণ্ডলীর অভ্যন্তরীণ এবং বাইরের স্তরগুলির নিবিড়তা নিয়ন্ত্রণযোগ্য, যা একটি সর্পিল ঘুরানোর পদ্ধতি।যেমন উইন্ডিং ব্যাস বাড়তে থাকে, সিমেন্স পিএলসি স্বয়ংক্রিয়ভাবে উইন্ডিং সার্ভো মোটরের গতি কমাতে নিয়ন্ত্রণ করে।
5. ডিসচার্জ ডিভাইস
একটি সংযুক্ত খাদবিহীন জলবাহী স্বয়ংক্রিয় খাওয়ানোর কাঠামো গ্রহণ করা
(1) 1 সেট অ্যানালগ সংশোধন মোটর
(2) গাইড রেল 25 মডেল 4 টুকরা
(3) 40টি পুরু মেমোরিয়াল আর্চওয়ের জন্য এক জোড়া উচ্চ-মানের ইস্পাত ব্যবহার করা হয়
(4) 1 জোড়া উত্তোলন সুইং আর্মস
(5) সিলিন্ডার 140X63 1 জোড়া
(6) ডিসচার্জ ব্রেক এক জোড়া এয়ার ব্রেক গ্রহণ করে
বৈদ্যুতিক সরঞ্জাম গ্রহণ করে
চিন্ট গ্রুপ লো-ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতির জন্য ব্যবহৃত হয়, স্নাইডার ব্যবহার করা হয় বোতাম সুইচের জন্য, সিমেন্স ব্যবহার করা হয় PLC-এর জন্য, এবং পুরো মেশিনের অপারেটিং সিস্টেম নিয়ন্ত্রিত হয়
নিয়ন্ত্রণ বিভাগ PLC সিমেন্স গ্রহণ করে বৈদ্যুতিক সরঞ্জাম চিন্ট গ্রহণ করে
তিনটি Shenzhen Hongyuan ড্রাইভ ব্যবহার করে ড্রাইভ নিয়ন্ত্রণ

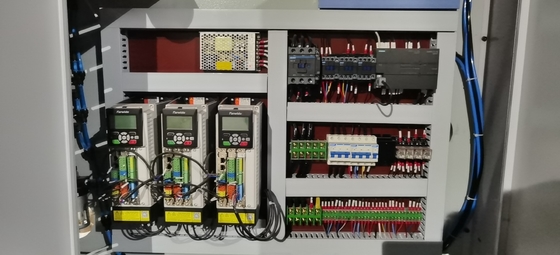

বিতরণ বাক্স বিভাগ
সংশোধন ব্যবস্থা
ব্যাট ব্যবহার করে সিমুলেটেড সংশোধন
অপারেশন বিভাগ

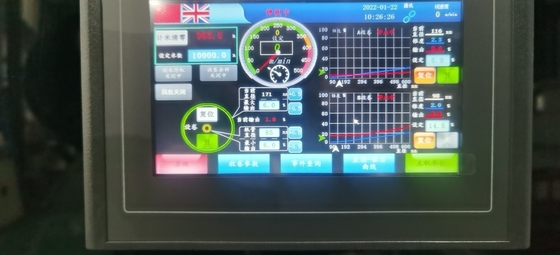

টাচ স্ক্রিনটি কুনলুন সংযুক্ত 7-ইঞ্চি মোড গ্রহণ করে
সুইচটি স্নাইডারকে গ্রহণ করে
বায়ুচাপ নিয়ন্ত্রণ একটি নির্ভুল নিয়ন্ত্রক ভালভ দ্বারা নিয়ন্ত্রিত হয়
5.
ডেলিভারি চক্র: 35 কার্যদিবসের মধ্যে।
