পণ্যের বিবরণ:
|
| উপাদানের ধরন: | স্ব-আঠালো, কাগজ, অ বোনা কাপড়, প্রিন্টিং কম্পোজিট ইত্যাদির মতো উপকরণের মতো রোল; | পার্থিব বেধ: | 30-450 গ্রাম (কাগজ) |
|---|---|---|---|
| কাঁচামালের সর্বাধিক প্রস্থ: | 1300 মিমি | রোল পৃষ্ঠ প্রস্থ: | 1350 মিমি |
| কাটিং প্রস্থ: | 15-1300 মিমি | রিল টিউব কোর: | 3 "কাগজের টিউব; 2টি Duluo গ্যাস সম্প্রসারণ শ্যাফ্ট ব্যবহার করে |
| উইন্ডিং এর সর্বোচ্চ ব্যাস: | 1000 মিমি | সর্বোচ্চ গতি: | 600 মিটার/মিনিট |
| স্লিটিং গতি: | 10-600 মিটার/মিনিট | বিদ্যুৎ সরবরাহের মোট শক্তি: | 25KW |
| সম্পূর্ণ ওজন: | 5400 কেজি | স্থিতিস্থাপক: | দৈর্ঘ্যে 3600, প্রস্থে 2650 এবং উচ্চতায় 1950 মিমি |
| বিশেষভাবে তুলে ধরা: | থ্রি সার্ভো টেনশন স্লিটিং মেশিন,450 গ্রাম টেনশন স্লিটিং মেশিন,1300 মিমি টেনশন স্লিটিং রিউইন্ডার মেশিন |
||
HJ-1300A - III তিন সার্ভো সম্পূর্ণ স্বয়ংক্রিয় টেনশন স্লিটিং মেশিন
1, পরামিতি সূচক:
1. উপাদানের ধরন: রোল যেমন স্ব-আঠালো, কাগজ, অ বোনা ফ্যাব্রিক, প্রিন্টিং কম্পোজিট ইত্যাদির মতো উপকরণ;
2. উপাদান বেধ;30-450 গ্রাম (কাগজ)
3. কাঁচামালের সর্বাধিক প্রস্থ: 1300 মিমি
4. রোল পৃষ্ঠ প্রস্থ: 1350mm
5. কাটিং প্রস্থ: 15-1300 মিমি
6. রিলিং টিউব কোর: 3 "পেপার টিউব; 2 টি ডুলুও গ্যাস এক্সপেনশন শ্যাফ্ট ব্যবহার করে
7. উইন্ডিং এর সর্বোচ্চ ব্যাস: 1000 মিমি
8. সর্বোচ্চ গতি: 600 মিটার/মিনিট
9. কাটার গতি: 10-600 মিটার/মিনিট
10. মোট পাওয়ার সাপ্লাই: 25KW
11. মোট ওজন: প্রায় 5400KG
12. বাহ্যিক মাত্রা: দৈর্ঘ্য 3600, প্রস্থ 2650 এবং উচ্চতা 1950 মিমি
| নামের অংশ | স্পেসিফিকেশন এবং মডেল | পরিমাণ | ব্র্যান্ড |
| 45 # ইস্পাত ফ্রেম | ওয়াল প্যানেলের নেট বেধ 40 মিমি | 1 জোড়া | |
| 3-ইঞ্চি ইনফ্ল্যাটেবল খাদ | প্রলেপ Luo | ২ টুকরা | |
| প্রধান ট্র্যাকশন রোলার ইস্পাত রড কলাই | φ 200 * 1350 মিমি | 1 টুকরা | |
| প্রধান ট্র্যাকশন রাবার রোলার পলিউরেথেন | φ 180 * 1350 মিমি | 1 টুকরা | |
| হার্ড অ্যালুমিনা গাইড রোলার | Φ 125 * 1350 মিমি | 10 টুকরো | |
| উইন্ডিং servo | 7.5KW | ২ সেট | সৌন্দর্য বিভাগ |
| ট্র্যাকশন সার্ভো | 7.5KW | 1 সেট | সৌন্দর্য বিভাগ |
| ড্রাইভ | 7.5KW | 3 ইউনিট | |
| বর্জ্য ফুঁ এজ ফ্যান | 1.5KW | 1 একক | উক্সি |
| ভারবহন | 1 ব্যাচ | এইচআরবি | |
| বায়ুসংক্রান্ত উপাদান | 1 ব্যাচ | ||
| বৃত্তাকার ছুরি গ্রহণ করে | 8 ইউনিট | শেনজেন হংইয়ান | |
| মাস্টার পিএলসি প্রোগ্রামেবল কন্ট্রোলার | CPU224XP | 1 টুকরা | সিমেন্স |
| 10-ইঞ্চি সত্যিকারের রঙের স্পর্শ পর্দা | TPC1061Ti | 1 টুকরা | বেইজিং কুনলুন তোংশি |
| প্রক্সিমিটি সুইচ | 1 টুকরা | জাপান ওমরন | |
| কম ভোল্টেজ যন্ত্রপাতি | 1 ব্যাচ | স্নাইডার | |
| পাওয়ার সাপ্লাই সুইচ করুন | S100-24 | 1 টুকরা | ভালো মানে |
3, প্রতিটি অংশের কার্যকরী বিবরণ:
1. ট্র্যাকশন বিভাগ:
1. ট্র্যাকশন রোলার একটি 7.5KW সার্ভো মোটর দ্বারা চালিত হয়।
2. বর্জ্য প্রান্ত পুনর্ব্যবহারযোগ্য ডিভাইস:
বর্জ্য এবং বর্জ্য পদার্থ বের করার জন্য একটি ফ্যান ব্যবহার করুন এবং গ্রাহক সংগ্রহের জন্য একটি জাল বাক্স সজ্জিত করবেন।
III.উইন্ডিং মেকানিজম: (সমাপ্ত পণ্য আনলোডিং যান্ত্রিকভাবে সম্পন্ন হয়)

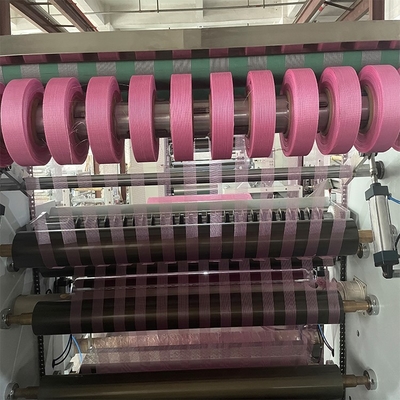

1. কাটা উপাদানটি স্বাধীনভাবে উপরের এবং নীচের উভয় অক্ষ ব্যবহার করে ক্ষতবিক্ষত হয় এবং চেরা ছুরিটি কাটার জন্য একটি বৃত্তাকার ছুরি ব্যবহার করে (8 জোড়া)
2. উপরের এবং নীচের উইন্ডিং শ্যাফ্টের প্রতিটিতে বায়ুসংক্রান্ত সম্প্রসারণ শ্যাফ্টের সাথে একটি 7.5KW সার্ভো মোটর রয়েছে।ওয়াইন্ডিং টেনশন বর্তমান কয়েল ব্যাসের উপর ভিত্তি করে সিমেন্স পিএলসি দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়, এটি নিশ্চিত করে যে একাধিক স্লিট কাটা হলে সমাপ্ত উপাদানটি ঝরঝরে থাকে।সমস্ত কুণ্ডলী শেষ মুখগুলি সমতল, এবং ডিস্ক পৃষ্ঠের সমতলতা বায়ুসংক্রান্ত চাপ রোলার এবং কাটার জন্য স্ব-ওজন চাপ রোলার দ্বারা অবাধে নির্বাচন করা হয়।সমাপ্ত কুণ্ডলীর অভ্যন্তরীণ এবং বাইরের স্তরগুলির নিবিড়তা নিয়ন্ত্রণযোগ্য, যা একটি সর্পিল ঘুরানোর পদ্ধতি।উইন্ডিং ব্যাস বাড়তে থাকে, পিএলসি স্বয়ংক্রিয়ভাবে উইন্ডিং সার্ভো মোটরের গতি কমাতে নিয়ন্ত্রণ করে।
5. ডিসচার্জ ডিভাইস
একটি খাদবিহীন জলবাহী স্বয়ংক্রিয় খাওয়ানোর কাঠামো গ্রহণ করা
(1) একজোড়া ডিসচার্জ চ্যাসিস
(2) 1 সেট অ্যানালগ সংশোধন মোটর
(3) গাইড রেল 35 মডেল 8 টুকরা
(4) 40টি পুরু মেমোরিয়াল আর্চওয়ের জন্য একজোড়া উচ্চ-মানের ইস্পাত ব্যবহার করা হয়
(5) 1 জোড়া উত্তোলন সুইং আর্মস
(6) সিলিন্ডার 4 জোড়া
(7) 1 জোড়া অ অক্ষ শীর্ষ শঙ্কু
(8) এয়ার ব্রেক 1 জোড়া
বৈদ্যুতিক সরঞ্জাম গ্রহণ করে
চিন্ট গ্রুপ লো-ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতির জন্য ব্যবহৃত হয়, স্নাইডার ব্যবহার করা হয় বোতাম সুইচের জন্য, সিমেন্স ব্যবহার করা হয় PLC-এর জন্য, এবং পুরো মেশিনের অপারেটিং সিস্টেম নিয়ন্ত্রিত হয়
4, মেশিন অংশ অবস্থান

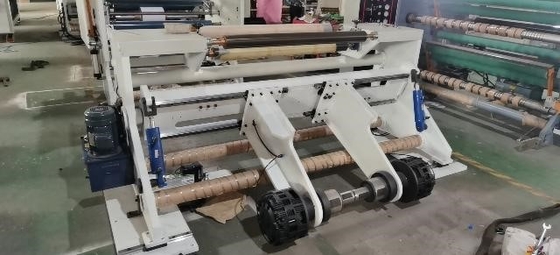

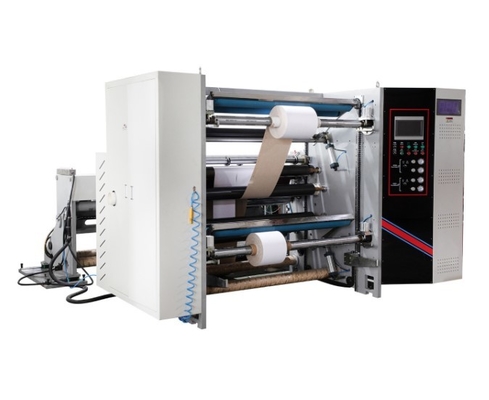

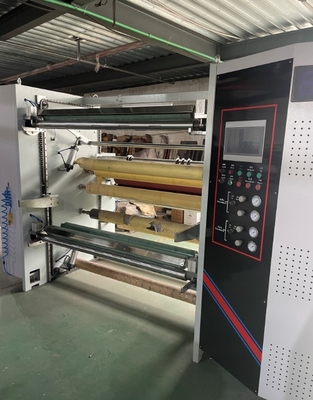

সামগ্রিক উপস্থিতি
ঊর্ধ্ব এবং নিম্ন কেন্দ্র ঘুর ব্যাস 1000 মিমি
হাইড্রোলিক শ্যাফ্টলেস স্বয়ংক্রিয় উত্তোলন, শ্রম-সঞ্চয়কারী উপাদান বসানো এবং সহজ অপারেশন

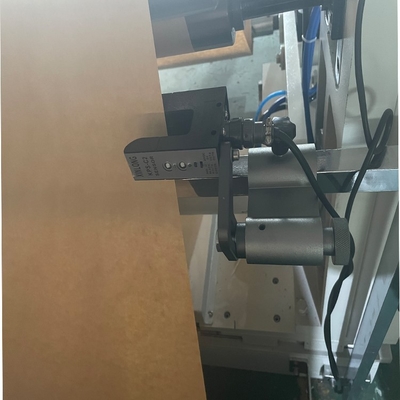

উচ্চ মানের সেন্সর ফ্যাব্রিক সারিবদ্ধ এবং উপাদান সমতল করা

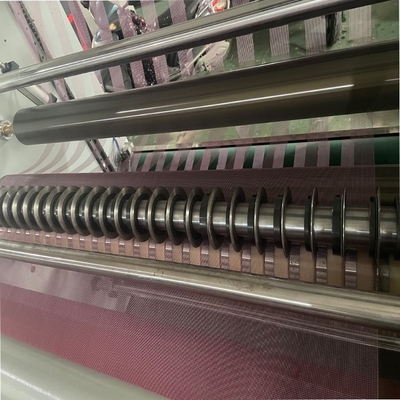

বৃত্তাকার ছুরি ডিভাইস, বা বায়ু ছুরি ডিভাইস, ঐচ্ছিক

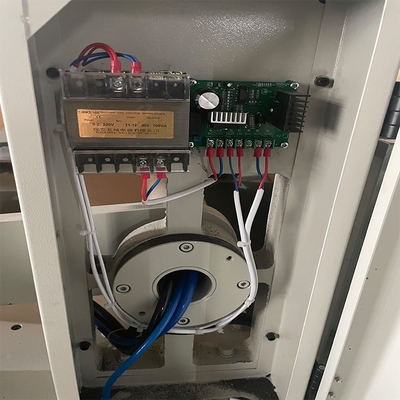

টেনশন নিয়ন্ত্রণ ফাংশন

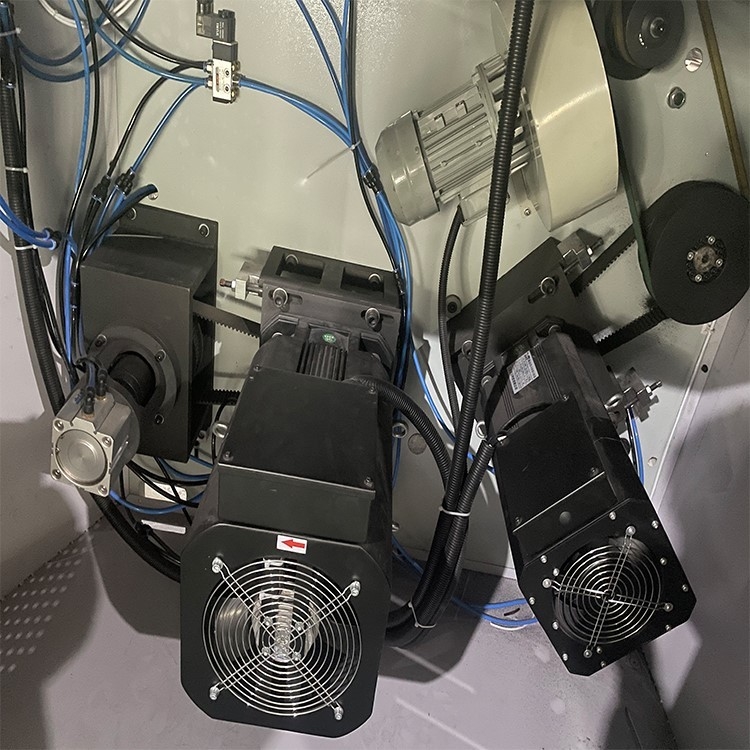

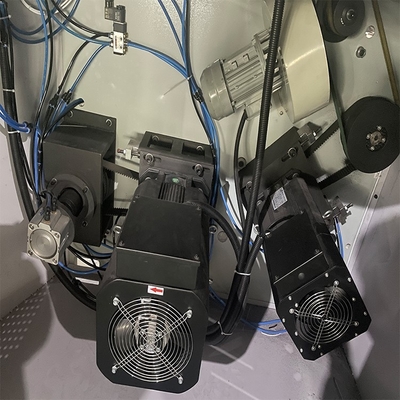

সার্ভো মোটর ডিভাইস ফাংশন

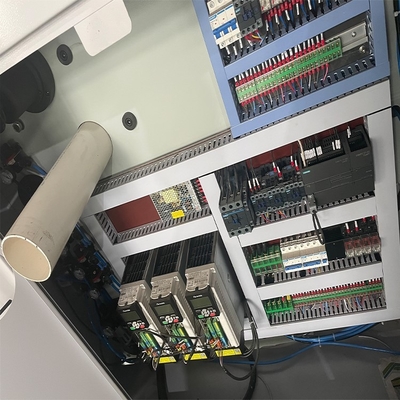

প্রধান সংযুক্ত বিতরণ বাক্স

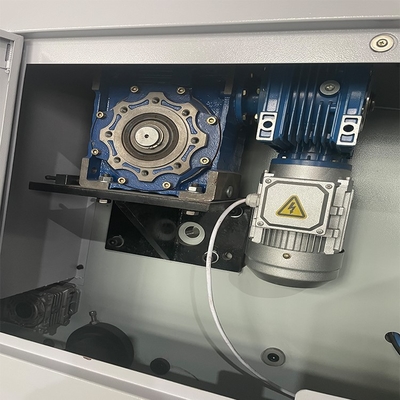

একটি রিডুসার ব্যবহার করে আনলোড হচ্ছে

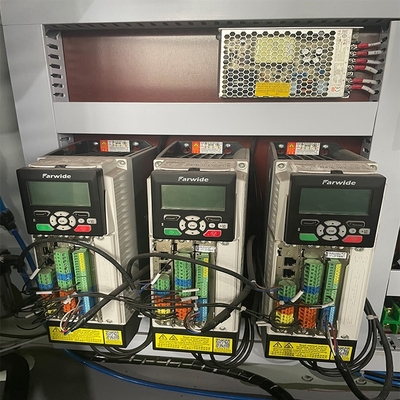

ড্রাইভ Hongyuan গ্রহণ

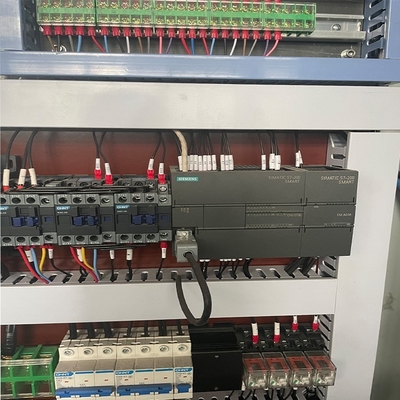

PLC জার্মানি থেকে সিমেন্স গ্রহণ করে
স্বয়ংক্রিয় মিটার গণনা, অ্যালার্ম পার্কিং, স্বয়ংক্রিয় নিয়ন্ত্রণ এবং অন্যান্য ফাংশন

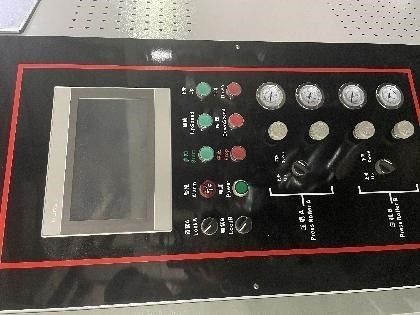

10 ইঞ্চি টাচ স্ক্রিন, কুনলুন সংযুক্ত অবস্থা
