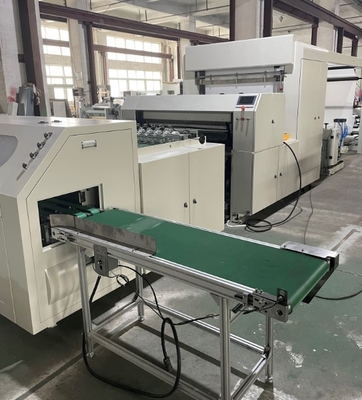

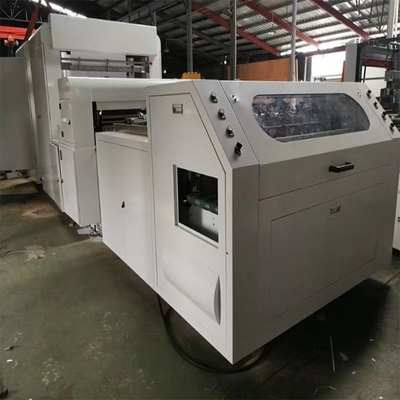

HJ-1400 কম্পিউটার ক্রস কাটিং মেশিন উচ্চ গতির সার্ভো মোটর কন্ট্রোল 1400 মিমি স্লিটিং কাটিং এ 4 পেপার কাটিংয়ের জন্য

HJ-1400 কম্পিউটার হাই স্পিড ক্রস কাটিং মেশিন

HJ-1400 কম্পিউটার ক্রস কাটিং মেশিন উচ্চ গতির সার্ভো মোটর কন্ট্রোল 1400 মিমি স্লিটিং কাটিং এ 4 পেপার কাটিংয়ের জন্য

কর্মক্ষমতা এবং বৈশিষ্ট্য:

এই মেশিনটি বিভিন্ন ধরণের কাগজ, স্ব-আঠালো, কাগজের প্লাস্টিক কম্পোজিট এবং অ বোনা কাপড়ের মতো বড় ড্রাম প্যাকেজিং উপকরণ কাটার জন্য উপযুক্ত।এই মেশিনটি নির্দিষ্ট দৈর্ঘ্য কাটার জন্য সার্ভো মোটর নিয়ন্ত্রণ গ্রহণ করে।ট্রান্সমিশন সিস্টেম কেন্দ্রীভূত নিয়ন্ত্রণ গ্রহণ করে যেমন বায়ুসংক্রান্ত এবং ফটোইলেকট্রিক সেন্সর।এই মেশিনটি সহজ অপারেশন, উচ্চ কাটিয়া নির্ভুলতা, যান্ত্রিক স্থিতিশীলতা এবং কম শব্দ সহ আলো, বিদ্যুৎ এবং গ্যাসকে একীভূত করে।(বায়ুসংক্রান্ত খাওয়ানোর জন্য ঐচ্ছিক) মোটর পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, স্বয়ংক্রিয় গণনা, অ্যালার্ম শাটডাউন, চৌম্বকীয় পাউডার টেপার স্বয়ংক্রিয় টান সমন্বয় ফাংশন।এটি বর্তমানে চীনে উচ্চ-মানের বড়-স্কেল কয়েল কাটার জন্য একটি আদর্শ সরঞ্জাম

বৈশিষ্ট্য:

1. হোস্ট পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, প্যানাসনিক পিএলসি টাচ স্ক্রিন নিয়ন্ত্রণ ব্যবস্থা, স্বয়ংক্রিয় গণনা, স্বয়ংক্রিয় দৈর্ঘ্য সেটিং, অ্যালার্ম পার্কিং, স্বয়ংক্রিয় নিয়ন্ত্রণ এবং অন্যান্য ফাংশন

2. ফ্রেম একটি 16 মিমি ইস্পাত প্লেট কাঠামো গ্রহণ করে, ক্রস কাটিং ব্লেড সীট একটি ভারী ঢালাই কাঠামো গ্রহণ করে এবং গাইড রোলার গতিশীল ব্যালেন্স ট্রিটমেন্ট অ্যালুমিনিয়াম খাদ গাইড রোলার গ্রহণ করে

3. ড্রাইভ পজিশনিং ট্র্যাকশন একটি সার্ভো সিস্টেম ড্রাইভ শ্যাফ্ট গঠন গ্রহণ করে এবং ফিডিং ট্র্যাকশন পদ্ধতি হল মোটর চালিত স্প্রোকেট ড্রাইভ ট্র্যাকশন রাবার শ্যাফ্ট

4. এই মেশিনটি উচ্চ নির্ভুলতা এবং দ্রুত গতি সহ একটি আদর্শ অনলাইন ক্রস কাটিং ডিভাইস

1, প্রধান প্রযুক্তিগত পরামিতি:

2. হোস্ট অংশ

(5) র্যাকটি 16 # উচ্চ-মানের ইস্পাত প্লেট গঠন গ্রহণ করে

1) ট্র্যাকশন ডিভাইস:

(1) কাঠামোগত প্রকার: সক্রিয় ট্র্যাকশন প্যাসিভ কম্প্রেশন টাইপ

(2) ট্র্যাকশন বেস একটি ঢালাই কাঠামো গ্রহণ করে (1 সেট)

(3) ট্র্যাকশন রোলার রাবার রোলার গ্রহণ করে (স্পেসিফিকেশন: 6 টুকরা) φ পঁচাশি × 1150 মিমি)

(4) কম্প্রেশন পদ্ধতি সিলিন্ডার নিয়ন্ত্রণ গ্রহণ করে

(5) ট্রান্সমিশন গাইড রোলার অ্যালুমিনিয়াম গাইড রোলার গ্রহণ করে (স্পেসিফিকেশন: 12 টুকরা) φ পঁচাত্তর × 1150 মিমি)

(6) ট্রান্সমিশন গাইড রোলার সামঞ্জস্যের জন্য উপরে এবং নীচে টান দেওয়া যেতে পারে

(7) মোটরটি 1.5KW (সাংহাই ডেডং) (1 সেট) এর একটি তিন-ফেজ অ্যাসিঙ্ক্রোনাস পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর গ্রহণ করে

(8) ফ্রিকোয়েন্সি কনভার্টারটি Geetyco 1.5kw (1 ইউনিট) গ্রহণ করে

(9) খাওয়ানো উপাদান স্টোরেজ এবং বাফারিং জন্য একটি ভাসমান আর্ম প্রক্রিয়া গ্রহণ করে।

(10) ভাসমান উপরে এবং নিচের টান বায়ুসংক্রান্ত ট্র্যাকশন পদ্ধতি গ্রহণ করে

(11) ফ্লোটিং গাইড রোলার: অ্যালুমিনিয়াম গাইড রোলার (স্পেসিফিকেশন: 12 পিস) φ পঁচাত্তর × 1150 মিমি)

(12) সম্পূর্ণ খাওয়ানোর প্রক্রিয়াটি বুদ্ধিমত্তার সাথে স্থানচ্যুতি সেন্সর দ্বারা নিয়ন্ত্রিত হয়।

2) খাওয়ানোর ব্যবস্থা:

1. সক্রিয়ভাবে servo নিয়ন্ত্রণ পজিশনিং পদ্ধতি গ্রহণ

4.4kw ইনভিটন সার্ভো মোটর, ড্রাইভার (1 সেট)

3. সম্পূর্ণ শিল্প নিয়ন্ত্রণ ব্যবস্থা একটি ডিজিটাল শিল্প নিয়ন্ত্রণ ব্যবস্থা ড্রাইভিং পদ্ধতি গ্রহণ করে: প্রধান মোটর সক্রিয় রোলার অবস্থান পরিচালনা করে

4. ট্রান্সমিশন সিঙ্ক্রোনাস বেল্ট এবং সিঙ্ক্রোনাস হুইল ট্রান্সমিশন প্রক্রিয়া গ্রহণ করে

5. খাওয়ানোর রোলার একটি মসৃণ রাবার রোলার গঠন গ্রহণ করে

6. বাছাই এলাকায় পরিবহন পরিবাহক বেল্ট ব্যবহার করুন

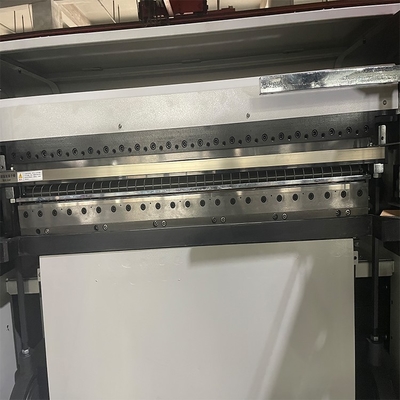

3) কাটিং ডিভাইস:

(1) কাটিং পদ্ধতি: নিম্ন ছুরি স্থির, উপরের ছুরি সক্রিয় কাটা

(2) কাটারবেড একটি ঢালাই ভারী কাঠামো গ্রহণ করে:

(3) লিনিয়ার গাইড রেল (2 জোড়া)

(4) তেলের পাত্র (2 টুকরা)

(5) লুব্রিকেটিং তেল পুনর্ব্যবহৃত করা যেতে পারে

(6) উপরের এবং নীচের গোলাকার ছুরিগুলি আমদানি করা সুষম ইস্পাত কাটার সরঞ্জাম দিয়ে তৈরি (6 জোড়া)

(7) টুল (স্পেসিফিকেশন পুরু × চওড়া × দৈর্ঘ্য: 15 × আশি × 1150 মিমি (সাংহাই জয়েন্ট ভেঞ্চার) (2 জোড়া)

(8) অপারেশন মোড: হাতিয়ারের অবস্থান নির্বিচারে সামঞ্জস্য করুন

(9) প্রধান ট্রান্সমিশন মোড: মূল মোটর ট্রান্সমিশনটি একটি গিয়ারবক্সের সাথে মিলিত হয় উদ্ভট চাকা সংযোগ চালানোর জন্য, এবং সংযোগকারী রডটি কাটিয়া টুলটি সরানোর জন্য প্রতিদান দেয়

(10) প্রধান মোটর সাংহাইতে একটি পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ মোটর গ্রহণ করে (1.5 কিলোওয়াট)

(11) ফ্রিকোয়েন্সি কনভার্টার গীটিকো গ্রহণ করে (1.5kw 1 ইউনিট)

(12) ট্রান্সমিশন একটি সিঙ্ক্রোনাস চাকা সংক্রমণ প্রক্রিয়া গ্রহণ করে

(13) এককেন্দ্রিক চাকা (2 সেট)

(14) সংযোগকারী রড (2 টুকরা)

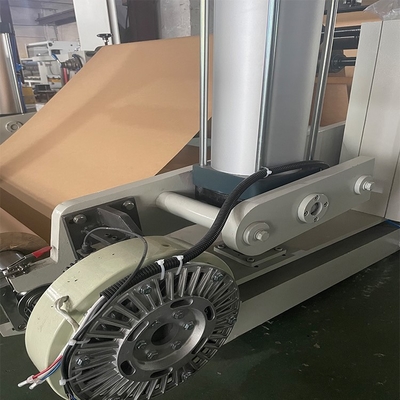

(15) উপাদান স্রাব ডিভাইস;খাদ স্রাব রাক, মান কনফিগারেশন সঙ্গে বায়ুসংক্রান্ত খাওয়ানো;1100 বায়ুসংক্রান্ত সম্প্রসারণ শ্যাফ্টের 1 সেট, 2 সিলিন্ডার 160 * 300, 10 কেজি চৌম্বক পাউডারের 1 সেট, বিচ্যুতি সংশোধন ব্যবস্থার 1 সেট, মোট 1 সেট

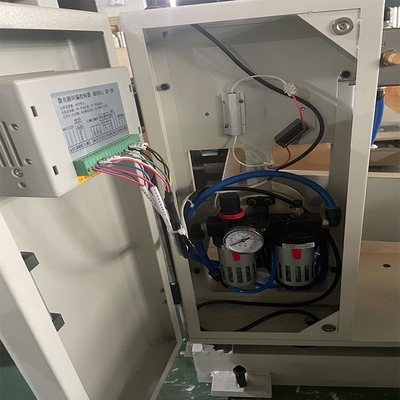

3. বৈদ্যুতিক নিয়ন্ত্রণ অংশ: (নিয়ন্ত্রণ এবং হোস্ট সমান্তরালভাবে সংযুক্ত) পুরো মেশিনটি প্যানাসনিক পিএলসি শিল্প নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে এবং টাচ স্ক্রিন তাইওয়ান ওয়েইলুন দ্বারা নিয়ন্ত্রিত হয়

(1) এই মেশিনের নিয়ন্ত্রণ ব্যবস্থা মোটামুটি হোস্ট দ্বারা নিয়ন্ত্রিত হয়।

(2) হোস্ট নিয়ন্ত্রণ: প্রধান মোটর নিয়ন্ত্রণ, ট্র্যাকশন নিয়ন্ত্রণ, খাওয়ানো নিয়ন্ত্রণ, এবং কাটা নিয়ন্ত্রণ সহ।

(3) ভাসমান নিয়ন্ত্রণ: একটি বিস্তৃত গতি পরিসীমা সহ, এটি নিম্ন এবং উচ্চ উভয় গতিতে ভাল কর্মক্ষমতা আছে।

(4) গণনার জন্য একটি ইলেকট্রনিক মিটার কাউন্টার দিয়ে সজ্জিত;অ্যালার্ম শাটডাউন;স্বয়ংক্রিয় নির্দিষ্ট দৈর্ঘ্য, পয়েন্ট ইন এবং পয়েন্ট আউট ফাংশন.

(5) উপরের বৈদ্যুতিক উপাদানগুলি চিন্ট থেকে নির্বাচন করা হয়;স্নাইডার ব্র্যান্ড থেকে নির্বাচিত সুইচ

4. সহায়ক সুবিধা: (ব্যবহারকারী দায়ী)

(1) পাওয়ার সাপ্লাই: তিন-ফেজ চার তারের এয়ার সুইচ: ভোল্টেজ 380V/50Hz
