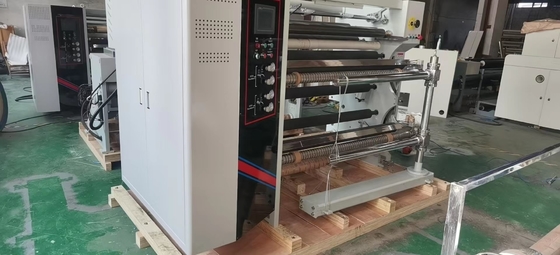

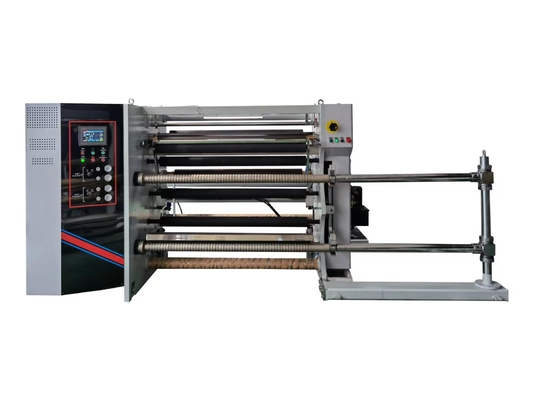

HJ-C1400- III তিনটি সার্ভো সম্পূর্ণ স্বয়ংক্রিয় টেনশন স্লিটিং মেশিন
1, পরামিতি সূচক:
1. উপাদানের ধরন: PET, BOPP, BOF, PE, OPP প্রিন্টিং এবং অন্যান্য রোল আকৃতির উপকরণ;
2. উপাদানের বেধ: 0.012-0.5 মিমি (ফিল্ম)
3. কাঁচামালের সর্বাধিক প্রস্থ: 1400 মিমি
4. রোল পৃষ্ঠ প্রস্থ: 1450mm
5. কাটিং প্রস্থ: 20-1400 মিমি
6. রিলিং টিউব কোর: 3 "কাগজের টিউব; 2 টি ডুলু স্লিপ শ্যাফ্ট ব্যবহার করে
7. উইন্ডিং এর সর্বোচ্চ ব্যাস: 600 মিমি
8. সর্বোচ্চ গতি: 450 মিটার/মিনিট
9. কাটার গতি: 10-400 মিটার/মিনিট
10. মোট পাওয়ার সাপ্লাই: 12KW
11. মোট ওজন: প্রায় 4200 কেজি
12. বাহ্যিক মাত্রা: দৈর্ঘ্য 2414, প্রস্থ 3890, উচ্চতা 1720 মিমি
| নামের অংশ |
স্পেসিফিকেশন এবং মডেল |
সংখ্যা |
ব্র্যান্ড |
| 45 # ইস্পাত ফ্রেম |
ওয়াল প্যানেলের নেট বেধ 40 মিমি |
1 জোড়া |
|
| 3-ইঞ্চি স্লিপ খাদ |
প্রলেপ Luo |
২ টুকরা |
|
| প্রধান ট্র্যাকশন রড |
φ100*1450 মিমি |
1টুকরা |
|
| প্রধান ট্র্যাকশন রাবার রোলার পলিউরেথেন |
φ100*1450 মিমি |
7টুকরা |
|
| হার্ড অ্যালুমিনা গাইড রোলার |
Φ90*1450 মিমি |
6টুকরা |
|
| উইন্ডিং servo |
৩.৭ কিলোওয়াট |
2সেট |
সৌন্দর্য বিভাগ |
| ট্র্যাকশন সার্ভো |
৩.৭ কিলোওয়াট |
1সেট |
সৌন্দর্য বিভাগ |

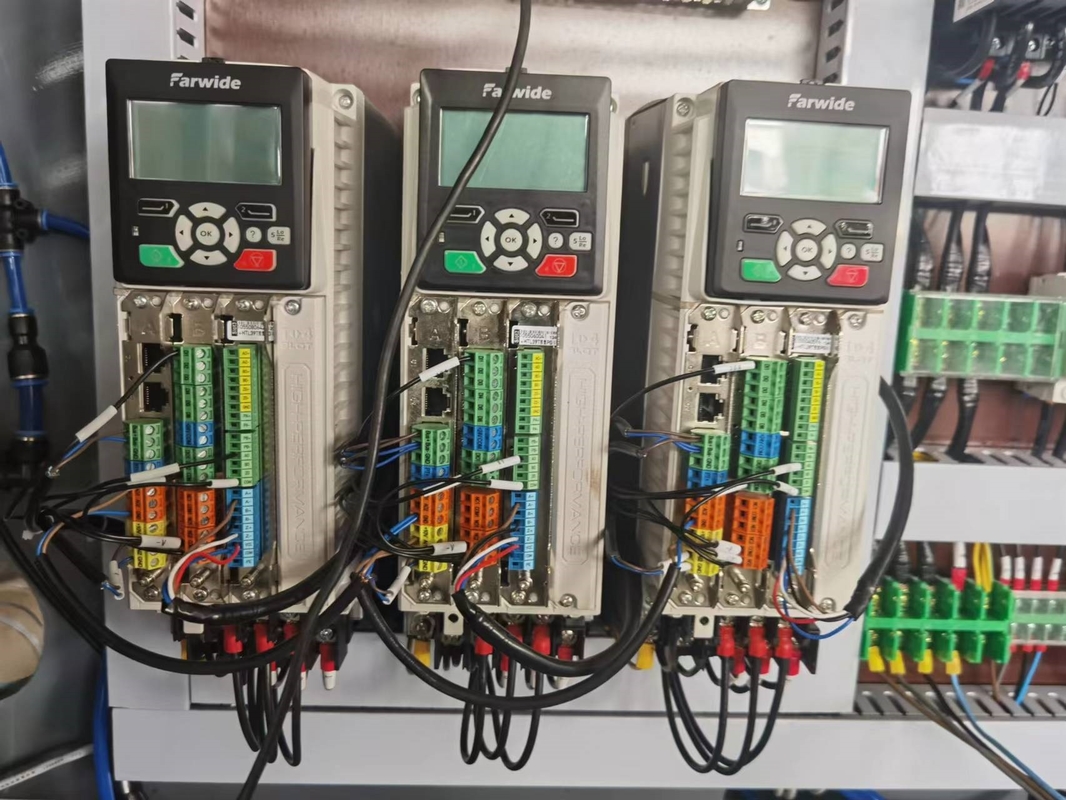

| ড্রাইভ |
3.7 কিলোওয়াট |
3ইউনিট |
শেনজেন হংইয়ান |
| বর্জ্য ফুঁ এজ ফ্যান |
1.5KW |
1ইউনিট |
উক্সি |
| ভারবহন |
|
1ব্যাচ |
এইচআরবি |
| বায়ুসংক্রান্ত উপাদান |
|
1ব্যাচ |
|
| একটি সোজা ছুরি ব্যবহার করে কাটা |
|
6 জোড়া |
|
| মাস্টার পিএলসি প্রোগ্রামেবল কন্ট্রোলার |
CPU224XP |
1 টুকরা |
সিমেন্স |
| 7-ইঞ্চি সত্যিকারের রঙের স্পর্শ পর্দা |
TPC1061Ti |
1 টুকরা |
বেইজিং কুনলুন তোংশি |
| প্রক্সিমিটি সুইচ |
|
1 টুকরা |
জাপান ওমরন |
| কম ভোল্টেজ যন্ত্রপাতি |
|
1 ব্যাচ |
স্নাইডার |
| পাওয়ার সাপ্লাই সুইচ করুন |
S100-24 |
1 টুকরা |
ভালো মানে |
3, প্রতিটি অংশের কার্যকরী বিবরণ:
1. ট্র্যাকশন বিভাগ:
1. ট্র্যাকশন রোলারটি একটি 3.7KW সার্ভো মোটর দ্বারা চালিত হয়৷
2. বর্জ্য প্রান্ত পুনর্ব্যবহারযোগ্য ডিভাইস:
বর্জ্য এবং বর্জ্য পদার্থ বের করার জন্য একটি ফ্যান ব্যবহার করুন এবং গ্রাহক সংগ্রহের জন্য একটি জাল বাক্স সজ্জিত করবেন।
3. উইন্ডিং মেকানিজম: (সমাপ্ত পণ্যের বাম বা ডান প্রান্তটি অর্ডার দেওয়ার সময় গ্রাহক দ্বারা নির্ধারিত হয়)
1. কাটা উপাদানটি উপরের এবং নীচের উভয় অক্ষ ব্যবহার করে স্বাধীনভাবে ক্ষতবিক্ষত করা হয় এবং চেরা ছুরিটি কাটার জন্য একটি বৃত্তাকার ছুরি ব্যবহার করে (6 জোড়া)
2. উপরের এবং নীচের উইন্ডিং শ্যাফ্টের প্রতিটিতে একটি 3.7KW সার্ভো মোটর রয়েছে যার সাথে বায়ুসংক্রান্ত সম্প্রসারণ শ্যাফ্ট রয়েছে।ওয়াইন্ডিং টেনশন বর্তমান কয়েল ব্যাসের উপর ভিত্তি করে সিমেন্স পিএলসি দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়, এটি নিশ্চিত করে যে একাধিক স্লিট কাটা হলে সমাপ্ত উপাদানটি ঝরঝরে থাকে।সমস্ত কুণ্ডলী শেষ মুখগুলি সমতল, এবং ডিস্ক পৃষ্ঠের সমতলতা বায়ুসংক্রান্ত চাপ রোলার এবং কাটার জন্য স্ব-ওজন চাপ রোলার দ্বারা অবাধে নির্বাচন করা হয়।সমাপ্ত কুণ্ডলীর অভ্যন্তরীণ এবং বাইরের স্তরগুলির নিবিড়তা নিয়ন্ত্রণযোগ্য, যা একটি সর্পিল ঘুরানোর পদ্ধতি।উইন্ডিং ব্যাস বাড়তে থাকে, পিএলসি স্বয়ংক্রিয়ভাবে উইন্ডিং সার্ভো মোটরের গতি কমাতে নিয়ন্ত্রণ করে।
5. ডিসচার্জ ডিভাইস
একটি সংযুক্ত খাদবিহীন জলবাহী স্বয়ংক্রিয় খাওয়ানোর কাঠামো গ্রহণ করা
(1) 1 সেট অ্যানালগ সংশোধন মোটর
(2) গাইড রেল 35 মডেল 4 টুকরা
(3) 40টি পুরু মেমোরিয়াল আর্চওয়ের জন্য এক জোড়া উচ্চ-মানের ইস্পাত ব্যবহার করা হয়
(4) 1 জোড়া উত্তোলন সুইং আর্মস
(5) সিলিন্ডার 140X63 1 জোড়া
(6) ডিসচার্জ ব্রেক এক জোড়া এয়ার ব্রেক গ্রহণ করে
বৈদ্যুতিক সরঞ্জাম গ্রহণ করে

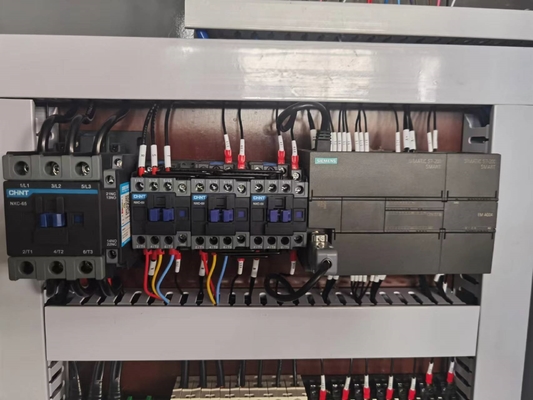

চিন্ট গ্রুপ লো-ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতির জন্য ব্যবহৃত হয়, স্নাইডার ব্যবহার করা হয় বোতাম সুইচের জন্য, সিমেন্স ব্যবহার করা হয় PLC-এর জন্য, এবং পুরো মেশিনের অপারেটিং সিস্টেম নিয়ন্ত্রিত হয়
