2, প্রতিটি অংশের কার্যকরী বিবরণ:

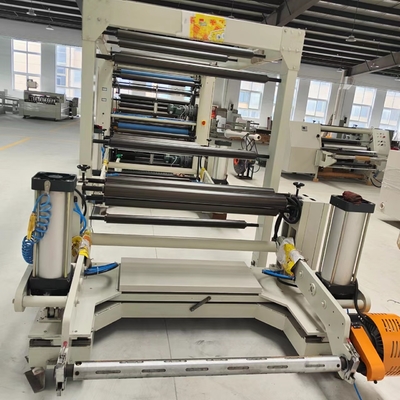

1. আনওয়াইন্ডিং বিভাগ:
1. unwinding একটি shaftless জলবাহী শঙ্কু শীর্ষ গ্রহণ করে, যা একক ব্যক্তির অপারেশন জন্য সুবিধাজনক.একটি বিশেষ শঙ্কুযুক্ত শীর্ষ ফর্ম গ্রহণ, এটি পাইপ কোরের অভ্যন্তরীণ প্রাচীর ক্ষতি করে না।3-ইঞ্চি এবং 6-ইঞ্চি যান্ত্রিক সম্প্রসারণ হাতা লকিং ডিভাইসগুলি বলিষ্ঠ এবং টেকসই।বাম এবং ডান ক্ল্যাম্পিং বাহুগুলি জলবাহীভাবে একটি ডোভেটেল খাঁজ লিনিয়ার গাইড রেল দ্বারা নিয়ন্ত্রিত হয়।দুটি হাইড্রোলিক ক্ল্যাম্পিং সিলিন্ডার, বাম থেকে ডানে, একই সাথে আলাদা, ক্ল্যাম্পিং অপারেশনকে অত্যন্ত সুবিধাজনক করে তোলে।
2. দুটি হাইড্রোলিক চালিত লোডিং এবং আনলোডিং তেল সিলিন্ডার 3 টন কাঁচামালের ওজন সহ্য করতে পারে, জনশক্তি সাশ্রয় করতে পারে এবং লোডিং এবং আনলোডিং সময় সংক্ষিপ্ত করতে পারে।
3. unwinding ব্যাস স্বয়ংক্রিয়ভাবে unwinding ট্রান্সমিশন খাদ এ প্রক্সিমিটি সুইচ দ্বারা সনাক্ত করা হয়, এবং ইনপুট উপাদান বেধ কোন প্রয়োজন নেই.অবশিষ্ট unwinding ব্যাস স্বয়ংক্রিয়ভাবে ধীর এবং থামাতে সেট করা যেতে পারে, উপাদানের পরবর্তী রোল গ্রহণ করা সহজ করে তোলে।আনওয়াইন্ডিং টেনশন সিমেন্স PLC এর মাধ্যমে একটি সেন্সর ক্লোজড-লুপ স্বয়ংক্রিয় টেপার টেনশন কন্ট্রোল মোড গ্রহণ করে।
4. ম্যানুয়ালি রিলিজ সামঞ্জস্য এবং প্রান্ত শক্ত করার জন্য একটি প্রক্রিয়া দিয়ে সজ্জিত, ± 20mm এর সমন্বয় পরিসীমা সহ।
5. উপাদান স্বয়ংক্রিয়ভাবে স্বয়ংক্রিয় বিচ্যুতি সংশোধন সিস্টেম দ্বারা সংশোধন করা হয়.পুরো ফ্রেমটি একটি গাইড রেল টাইপ বাম এবং ডান আন্দোলন গ্রহণ করে এবং চলমান অংশটি একটি থ্রেডেড স্ক্রু রড গ্রহণ করে, যা স্বয়ংক্রিয় বিচ্যুতি সংশোধন অর্জনের জন্য একটি সার্ভো মোটর দ্বারা বাম এবং ডানদিকে ঠেলে দেওয়া হয়।
8. unwinding বায়ুসংক্রান্ত ব্রেক গ্রহণ করে.
এটি এসএমসি যথার্থ আনুপাতিক ভালভ দ্বারা নিয়ন্ত্রিত হওয়া উচিত।
4, হোস্ট অংশ:
1. র্যাকটি একটি ফ্রেম কাঠামোতে 80 # উচ্চ-মানের ঢালাই গ্রহণ করে এবং সম্পূর্ণ মেশিনটি বিজোড় ঠালা ইস্পাত পাইপ দ্বারা সমর্থিত।সহজে বিচ্ছিন্নকরণ এবং পরিবহনের জন্য অনুভূমিক এবং সোজা বিমগুলি মাঝখানে ভাগ করা হয়।
2. হোস্ট ট্রান্সমিশনের জন্য সার্ভো মোটর এবং সিঙ্ক্রোনাস চাকার গতি অনুপাতের সংমিশ্রণ গ্রহণ করে।
3. ট্র্যাকশন ডিভাইস সক্রিয় ট্র্যাকশন এবং বায়ুসংক্রান্ত কম্প্রেশন পদ্ধতি গ্রহণ করে।সার্ভো মোটর মিরর রোলারটিকে সক্রিয়ভাবে টানতে চালিত করে।
4. সম্পূর্ণ মেশিন বদ্ধ-লুপ সার্ভো মোটর নিয়ন্ত্রণ গ্রহণ করে।
5, রোল আপ বিভাগ:
1. ওয়াইন্ডিং সারফেস উইন্ডিং এবং সেন্টার ওয়াইন্ডিং এর দ্বৈত কাঠামো গ্রহণ করে, সামনে এবং পিছনে A/B অক্ষ উইন্ডিং এর আকারে।মোটর রিডুসারকে বাতাসে চালিত করে (বা একক অক্ষ রিওয়াইন্ডিংও সম্ভব)
2. উইন্ডিং মেকানিক্যাল আর্ম একটি আমদানি করা ডোভেটেল খাঁজ লিনিয়ার গাইড রেল কাঠামো ফর্ম গ্রহণ করে
3. সারফেস ওয়াইন্ডিং ফর্মের নীতি, সিনক্রোনাস ওয়াইন্ডিং এর জন্য ওয়াইন্ডিং শ্যাফ্টকে স্টিলের শ্যাফটের সাথে শক্তভাবে সংযুক্ত করা হয় (স্টিলের শ্যাফ্ট প্যাসিভভাবে চালিত হয়)
4. প্রতিটি উইন্ডিং শ্যাফ্ট একটি 15kw সার্ভো মোটর দ্বারা চালিত হয়, এবং প্রসারণ শ্যাফ্টের টান সামঞ্জস্য করার জন্য সিমেন্স পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ ফ্রিকোয়েন্সি কনভার্টার দ্বারা বর্তমান উপাদান ওয়াইন্ডিং ব্যাসের উপর ভিত্তি করে উইন্ডিং টান সামঞ্জস্য করা হয়, যাতে কোনও বেধের ফ্যাক্টর থাকে না। একাধিক কাটা উপকরণ, এবং সব কুণ্ডলী শেষ মুখ সমতল হয়.
ডিস্ক পৃষ্ঠের সমতলতা বায়ুসংক্রান্ত চাপ এবং স্ব-ওজন চাপের মধ্যে স্যুইচ করে অবাধে নির্বাচন করা হয় এবং সমাপ্ত কয়েলের অভ্যন্তরীণ এবং বাইরের স্তরগুলির নিবিড়তা নিয়ন্ত্রণযোগ্য।যেমন উইন্ডিং ব্যাস বাড়তে থাকে, সিমেন্স স্বয়ংক্রিয়ভাবে PLC দ্বারা উইন্ডিং সার্ভো মোটরের গতি নিয়ন্ত্রণ করে, সার্ভো মোটরের পরিষেবা জীবনকে ব্যাপকভাবে প্রসারিত করে।
5. যখন একক অক্ষের রিওয়াইন্ডিং প্রয়োজন হয়, তখন সম্পূর্ণ অক্ষের টান টাচ স্ক্রিনেও নির্বাচন করা যেতে পারে এবং ঘূর্ণায়মান শঙ্কু নিয়ন্ত্রণ মোড হিসাবে উইন্ডিং সার্ভো মোটর ব্যবহার করা হয়।
6. ঘুর এবং আনলোড ফর্ম: জলবাহী স্বয়ংক্রিয় আনলোড
7. বর্জ্য প্রান্ত পুনর্ব্যবহারযোগ্য ডিভাইস: প্রান্ত সংগ্রহ ডিভাইস বর্জ্য প্রান্ত সংগ্রহ করে
