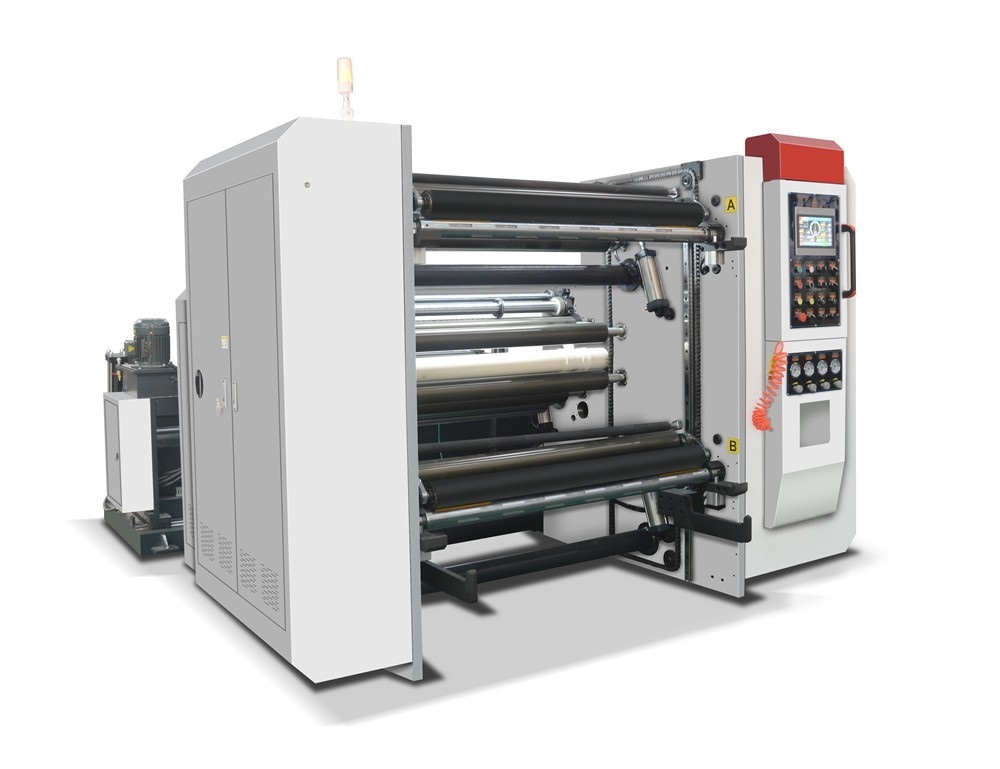

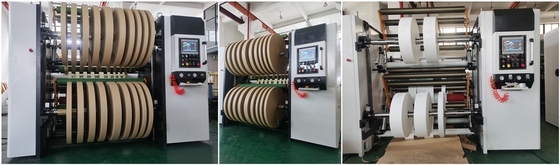

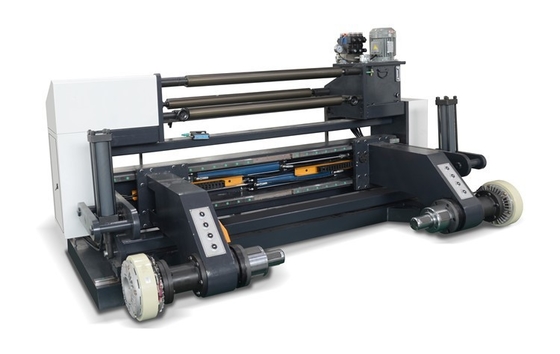

1350mm টেপ স্লিটার রিউইন্ডার উচ্চ গতি 30g/M2~350g/M2

HJ—1300A型电脑高速分切机

HJ—1300একটি কম্পিউটার হাই-স্পিড স্লিটিং মেশিন

一,用途:উপযুক্ত :

本机适用于多种卷筒包装纸张/PET/PVC,无纺布,不干胶多种卷筒包装材料的分切.如3g0²(双胶纸,纸袋纸,白板纸,特种纸,淋膜纸等),纸塑复合材料等।

এই মেশিনটি প্রচুর কাগজের জন্য উপযুক্ত, যেমন 30-350g/m²,কাগজ ও ফিল্ম স্তরিত, PET/PVC, আঠালো, অ বোনা ইত্যাদি সেরা জাম্বো রোল কাটার মেশিন।

二, 性能及特点:বৈশিষ্ট্য:

1. 该机采用伺服电机三电机同步控制,自动锥度张力,中心表面卷取方式；

মেশিন ব্যবহার করে সার্ভো থ্রি মোটর সিঙ্ক্রোনাইজ কন্ট্রোল, অটো টেপ টেনশন, সেন্টার এবং সারফেস রিওয়াইন্ডিং একসাথে；

2, 本机采用变频调速,保持加速中平稳运转；

মেশিন ব্যবহারের ফ্রিকোয়েন্সি গতি সামঞ্জস্য করুন, গতি বাড়ালে স্থিতিশীল চলমান রাখুন;

3,自动计米,自动停机,报警等功能；

স্বয়ংক্রিয় কাউন্টার পরিমাণ, স্বয়ংক্রিয় নির্দিষ্ট দৈর্ঘ্য, অটো মেশিন স্টপ যখন অ্যালার্ম ছিল, অটো টেনশন নিয়ন্ত্রণ ইত্যাদি ফাংশন।

4, 收卷采用A,B气胀轴结构,装卸操作方便；

ফিডিং রোল এয়ার শ্যাফ্ট ব্যবহার 3# (76 মিমি পেপার টিউব কোর)

5, 放卷采用光电式纠边方式；

রিওয়াইন্ডিং ব্যবহার photocell নিয়ন্ত্রণ প্রান্ত অবস্থান নিয়ন্ত্রণ উপায়

6, 圆刀纵切废边自动排放装置；

বৃত্তাকার ছুরি রোলের বর্জ্য প্রান্ত চেরা, এবং এটি ফ্যান দ্বারা স্বয়ংক্রিয়ভাবে ছেড়ে দেওয়া হয়

7, 自动气动式/无轴液压式放卷配置.

স্বয়ংক্রিয় এয়ার শ্যাফ্ট/ হাইড্রোলিক শ্যাফটেস আনওয়াইন্ডিং অংশ

• 技术参数:আনওয়াইন্ডিং ইউনিট:

四, 机器配置:মেশিন কনফিগারেশন:

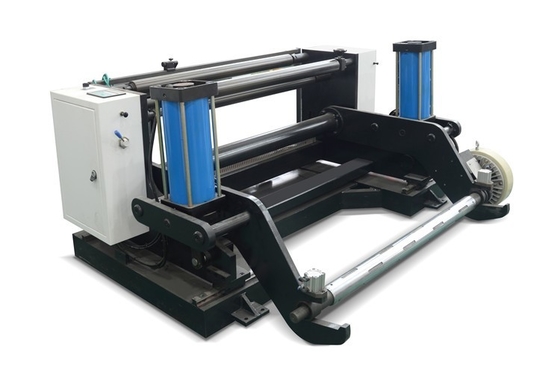

1. 放卷部分:放卷配置自动式气动或选配液压无轴上料放卷结构

1. 机架采用50#优质钢板结构.左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统,纠偏采用中国产 1套
3. 张力控制: 张力采用磁粉控制20kg (无轴磁粉为10kg*2只) 1只
4. 放卷最大原材料宽度: 1350 মিমি

1. আনওয়াইন্ডিং: আনউইং করা অংশ এয়ার শ্যাফ্ট 3 ইঞ্চি ব্যবহার করুন/ হাইড্রোলিক শ্যাফ্টনেস বেছে নিন

1. মেশিন রাক ইস্পাত কাঠামো ব্যবহার.লিনিয়ার গাইড ব্যবহার করে ঘুরে বেড়ান।

(2) ব্যবহার স্ট্যাটিক টাইপ সংশোধন সিস্টেমের কাছাকাছি সরান. ইপিসি চীন ব্যবহার করুন.

(3) টেনশন কন্ট্রোল: টেনশন ইউজ ব্রেক কন্ট্রোল 20 কেজি (হাইড্রোলিক হল 10 কেজি * 2 পিসি) 1 পিসি

(4) unwinding উপাদান প্রস্থ: 1350mm

2. 主机部分:机架采用优质钢板结构

1) 驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机7.5KW
3. 变频器采用国产宏远 7.5kw

2. প্রধান প্রকৌশলী(সারফেস ঘর্ষণ প্রকার): রাক উচ্চ মানের ঢালাই গঠন ব্যবহার

1) ড্রাইভার এবং ড্রাইভ প্রক্রিয়া:

(1) ক্যাপস্টান রোল মোটর এবং রিডুসার রেট একত্রিত করার উপায় ব্যবহার করে

(2) মোটর ব্যবহার চিং সার্ভো মোটর (7.5KW) 1 সেট

(3) ফ্রিকোয়েন্সি কনভার্টার চীন ব্র্যান্ড HONGYUAN 7.5kw ব্যবহার করে

2) 牵引装置:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴,主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2) ট্র্যাকশন সরঞ্জাম:

1. গঠন প্রকার: সক্রিয় ট্র্যাকশন বায়ুসংক্রান্ত প্রেস রোলার উপায়
2. ড্রাইভার উপায়: প্রধান মোটর ড্রাইভ প্রধান ড্রাইভ রোল, প্রধান এক্সেল ড্রাইভ প্রধান ট্র্যাকশন রোল
3. প্রেস উপায় বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবহার করুন

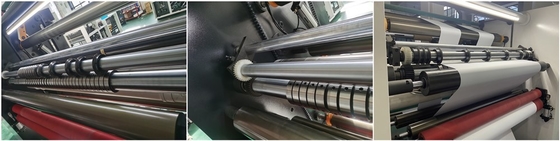

3) 分切装置:

1. 采用圆刀分切装置结构
2. 圆刀采用上海, 可任意手动调节 10付
3. 分切精度:±0.2 মিমি
4. 废边排出系统采用高压风机2.2KW

3) স্লিটিং সরঞ্জাম:

1. বৃত্তাকার ছুরি slitting সরঞ্জাম গঠন ব্যবহার করুন
2. বৃত্তাকার ছুরি ব্যবহার সাংহাই, অবাধে 10pcs সামঞ্জস্য করতে পারেন
3. স্লিটিং যথার্থতা: ±0.2 মিমি
4. বর্জ্য পার্শ্ব স্রাব সিস্টেম উচ্চ চাপ ফ্যান 2.2KW গ্রহণ করে

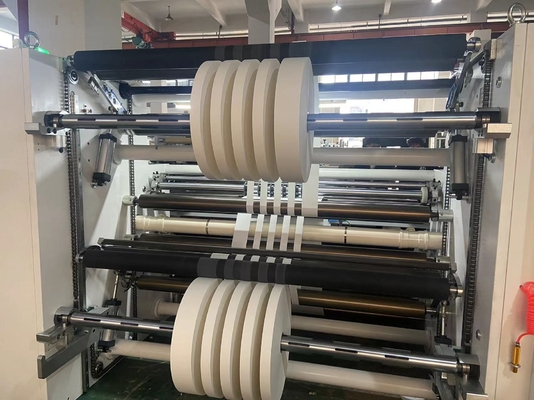

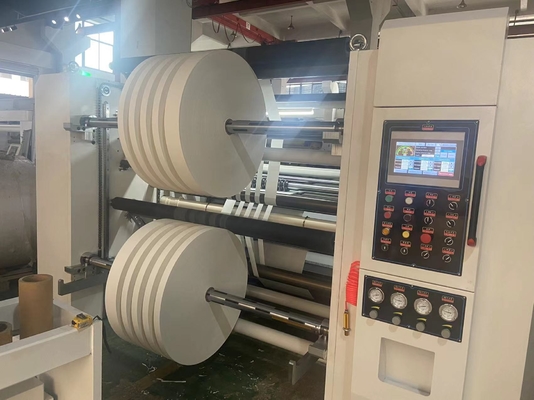

3.收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴(3英寸规格) 2条
2. 收卷电机采用中国产上海丹马伺服电机 7.5KW
3. 变频器采用国产宏远7.5KW 2套
4. 传动方式:采用齿轮传动独立控制方式 2套
5. 收卷最大直径:φ1000 মিমি,
6. 收卷上轴, 下料采用自动卸料装置形式 1套

3. রিওয়াইন্ডিং সরঞ্জাম:

গঠন উপায়: দুটি এয়ার শ্যাফ্ট রিওয়াইন্ডিং ব্যবহার করুন

1. রিওয়াইন্ডিং রোল স্প্লাইন এয়ার শ্যাফ্ট (3 ইঞ্চি স্পেক) 2pcs ব্যবহার করুন
2. মোটর ব্যবহার চায়না ব্র্যান্ড servo7.5KW 2pcs
3. বৈদ্যুতিন সংকেতের মেরু বদল ব্যবহার 7.5KW ভেক্টর নিয়ন্ত্রণ 2pcs
4. ড্রাইভার: স্বাধীন নিয়ন্ত্রণ গিয়ার ট্রান্সমিশন 2 সেট

(5) রিওয়াইন্ডিং ব্যাস সর্বাধিক: 1000 মিমি

(6) দুটি রিওয়াইন্ডিং শ্যাফট স্বয়ংক্রিয় মোটর টাইপ আনলোডিং ডিভাইস ফর্ম 1 সেট ব্যবহার করে

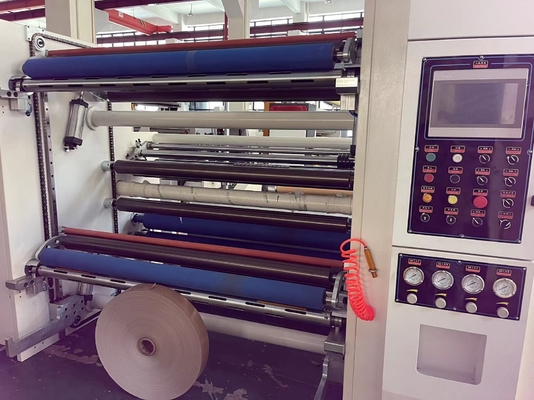

5. 控制部分:নিয়ন্ত্রণের উপায়:

采用连体式控制柜和配电箱集中控制 1套

1. 该机的控制系统大致可分为主机速度控制, 放卷张力控制,收卷张力调节,自卷张力调节,自分为主制, 触摸屏采用台湾威纶,PLC采用德国西门子；

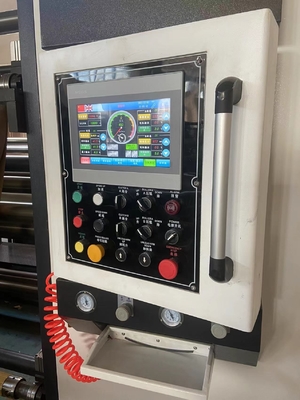

2. 触摸屏采用10寸, 可推拉式结构
3. PLC计长；报警停车；自动定长.
4. 可以予设分切长度停机

6. 配套设施:(用户自行负责)

1. 电源:三相四线空气开关:电压380V 50Hz
2. 气源:空压机 6个气压

এটি বৈদ্যুতিক নিয়ন্ত্রণ বাক্স এবং মেশিন 1 সেটে একসাথে পাওয়ার সাপ্লাই

1. মেশিনের কন্ট্রোল সিস্টেম সহ মেইন ইঞ্জিনিয়ার স্পিড কন্ট্রোল, আনওয়াইন্ডিং টেনশন কন্ট্রোল, রিওয়াইন্ডিং টেনশন কন্ট্রোল, পিএলসি দ্বারা অটো মিটার কাউন্ট ইত্যাদি নিয়ন্ত্রণ, টাচ স্ক্রিন ব্যবহার WEINVIEW তাইওয়ান, পিএলসি সিমেন্স জার্মানি ব্যবহার করে;এবং অন্যান্য নিয়ন্ত্রণ (হাইড্রোলিক চাপ প্রকার)
2. টাচ স্ক্রিন 10 ইঞ্চি, পুশ-পুল কাঠামো গ্রহণ করে।
3. PLC অটো মিটার কাউন্টার, অটো স্টপ যখন অ্যালার্ম, স্বয়ংক্রিয় স্থির দৈর্ঘ্য।
4. এটি সেটিং মিটারে পৌঁছলে এটি স্বয়ংক্রিয়ভাবে থামতে পারে।

6. অতিরিক্ত সরঞ্জাম: (এর জন্য দায়ী ক্রেতা)

1. পাওয়ার সাপ্লাই: 3 ফেজ 4 তারের সুইচ;380V 50HZ
2. বায়ু: এয়ার কম্প্রেসার
