পণ্যের বিবরণ:
|
| নাম: | 6C 850 Flexo প্রিন্টিং মেশিন | ইপিসি: | আছে |
|---|---|---|---|
| অটো টেনশন: | আছে | সিরামিক অ্যানিলক্স রোলার: | কান্টিয়ান ব্র্যান্ড |
| বন্ধ ডাক্তার ব্লেড: | আছে | ||
| বিশেষভাবে তুলে ধরা: | আইসক্রিম পেপার ফ্লেক্সো প্রিন্টিং মেশিন 6C 850,উচ্চ গতির ফ্লেক্সো প্রিন্টিং মেশিন ওয়ারেন্টি সহ,ফ্লেক্সো প্রিন্টিং মেশিন 6 কালার |
||

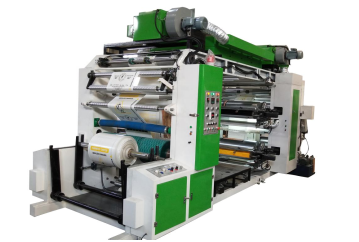

ফ্লেক্সো প্রিন্টিং মেশিন
6গ850 ফ্লেক্সো প্রিন্টিং মেশিন
মূল পরামিতি核心参数
| নাম 名称 | প্যারামিটার参数 |
| রং: 印刷颜色: | 6 রং |
| সর্বাধিক। উপাদান প্রস্থ: 最大材料宽度: | 850 মিমি |
| সর্বোচ্চ। মুদ্রণ প্রস্থ: 最大印刷宽度: | 800 মিমি |
| মুদ্রণের দৈর্ঘ্য: 印刷长度: | 300-1300 মিমি |
| প্রিন্টিং যথার্থতা: 套色精度 | ±0.2 মিমি |
| রঙ নিবন্ধন পদ্ধতি: 套色方式 | ম্যানুয়াল দ্বারা 手动 |
| অ্যানিলক্স রোলার: 网纹辊 | সিরামিক অ্যানিলক্স রোলার 陶瓷网纹辊 |
| ট্রান্সমিশন গঠন: 传动结构 | সিঙ্ক্রোনাস বেল্ট ড্রাইভ 同步带 |
| মেশিনের গতি: 机械速度 | 20-100 মি/মিনিট |
| মুদ্রণের গতি: 印刷速度 | 20-80মি/মিনিট |
| উপাদান রোলের ব্যাস: 料卷直径范围 | ≤1500 মিমি |
| এয়ার শ্যাফট: 气涨轴 | 76 মিমি*4 |
| মোট মেশিন পাওয়ার: 整机功率 | 40KW |
| প্রধান মেশিন ফ্রেম:主机架 | ঢালাই লোহা铸铁 বেধ 75mm |
| গিয়ার নির্ভুলতা齿轮精度 | 5级 |
| 备注 | |
| 版辊/网纹辊数量 | 4条 |
| প্রিন্টিং সিলিন্ডার: 版辊周长 | (কাস্টমাইজড গ্রহণ করুন) |
| অ্যানিলক্স রোলার স্ক্রীন কাউন্ট: 网纹辊线数 | (কাস্টমাইজড গ্রহণ করুন) |
| প্লেট পুরুত্ব: 版材厚度 | (কাস্টমাইজড গ্রহণ করুন) |
| ভোল্টেজ: 电源 | (কাস্টমাইজড গ্রহণ করুন) |
সামগ্রিক লেআউট রেফারেন্স ডায়াগ্রাম:5800 মিমি × 2200 মিমি × 4700 মিমি, 整体布局参考图
মেশিনের ওজন8000 কেজি,একটি 40-ফুট উচ্চ ঘনক পাত্রে লোড করুন .装柜一个40尺高柜।
一:প্রধান অংশ机器主要组成
| আনউইন্ডার ইউনিট 放料部分 | ||
| উত্তেজনা নিয়ন্ত্রণ: 张力控制 |
মোটর + সুইং রড 电机+摆杆 |
|
| খাওয়ানোর পদ্ধতি: 上料方式 | বায়ুসংক্রান্ত 气动 দ্বারা | |
| ট্র্যাকশন ইউনিট 牵引部分 | ||
| উপাদান ট্র্যাকশন材料牵引 |
প্রি-প্রেস ট্র্যাকশন + পোস্ট-প্রেস ট্র্যাকশন 印前牵引+印后牵引 |
স্টিল রোলারের প্রলেপ বেধ: 10টি থ্রেড钢辊电镀厚度:10丝 |
| প্রিংটিং ইউনিট 印刷部分 | ||
| ড্রাইভিং পদ্ধতি: 驱动方式 | ফ্রিকোয়েন্সি ইনভার্টার মোটর ড্রাইভ变频电机驱动 | |
|
ইনফিড বিচ্যুতি সংশোধন 进料纠偏 |
অতিস্বনক + সার্ভো মোটর超声波+伺服电机 | সংশোধন নির্ভুলতা±0.2 মিমি 纠偏精度 |
| প্লেট লকিং পদ্ধতি锁版 | ম্যানুয়াল দ্বারা 手动 | |
| রোলার গিয়ার: 辊筒齿轮 | হেলিকাল গিয়ার斜齿轮 | পি = 5 মিমি |
| রঙ নিবন্ধন স্ট্রোক: 套色行程 |
উল্লম্বভাবে ±15 মিমি, অনুভূমিকভাবে 50 মিমি 上下±15mm 左右±50mm |
|
| শুকানোর ইউনিট 烘干部分 | ||
| হিটিং টিউব: 加热管 |
প্রধান চুলা: 11 পিসি 主烘箱;11根 কালার ইউনিট ওভেন:8 পিসি 色组烘箱:8根 |
ধ্রুবক তাপমাত্রা ওঠানামা ±2℃ 恒温波动 ±2℃ |
| ওভেনের দৈর্ঘ্য: 烘箱长度 | 2.5 মি |
উচ্চ-গতির অপারেশন চলাকালীন নয়েজ ≤ 75dB 高速运行时噪音≤75dB |
| ফ্যান পাওয়ার: 风机功率 |
প্রধান ফ্যান: 2.2kw 主风机2.2kw কালার ইউনিট ফ্যান: 2.2kw色组风机2.2kw |
ধ্রুবক তাপমাত্রা ওঠানামা ±2℃ 恒温波动 ±2℃ |
| মোট গরম করার ক্ষমতা: 加热总功率 | 26 কিলোওয়াট |
কেন্দ্রীয় ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ 中央恒温控制 |
| শুকানোর ধরন: 烘干方式 | বৈদ্যুতিক উত্তাপ 电加热 | গরম করার প্রতিক্রিয়া সময় ≤ 3 মিনিট加热响应时间≤3 分钟 |
| রিউইন্ডার ইউনিট 收卷部分 | ||
| উত্তেজনা নিয়ন্ত্রণ: 张力控制 | মোটর + সুইং রড 电机+摆杆 |
এয়ার শ্যাফ্ট লোড ≥ 500 কেজি 气涨轴承载≥500Kg |
| আনলোড করার পদ্ধতি: 下料方式 | বায়ুসংক্রান্ত 气动 দ্বারা | |
| বৈদ্যুতিক যন্ত্রাংশ 电机部分 | ||
| প্রধান মোটর: 主电机 | 5.5 কিলোওয়াট | |
| কালি মোটর: 运墨电机 | 75w | |
| উইন্ডিং মোটর: 收卷电机 | 5.5 কিলোওয়াট | |
二,প্রধান অংশের তালিকা主要配件清单
| 名称 | 品牌 | 特点 |
|
主电机 |
|
চীনের প্রথম সারির ব্র্যান্ড ঝানপেং রুইয়ান |
|
PLC 触摸屏 |
|
চীনের প্রথম সারির ব্র্যান্ড হুইচুয়ান প্রযুক্তি 汇川技术 |
|
变频器 |
|
চীনের প্রথম সারির ব্র্যান্ড হুইচুয়ান প্রযুক্তি 汇川技术 |
|
运墨电机 |
|
চীনের প্রথম সারির ব্র্যান্ড ঝানপেং রুইয়ান |
|
低压电器/按钮 |
|
ফ্রান্স স্নাইডার |
|
电源开关 |
|
ফ্রান্স স্নাইডার |
|
工业固态 |
|
চীনের প্রথম স্তরের ব্র্যান্ড Zhejiang Meigeer 浙江美格尔 |
|
网纹辊 |
|
চীনের প্রথম সারির ব্র্যান্ড ইউনচেং সাংহাই 上海运城 |
|
铝辊 |
|
চীনের প্রথম সারির ব্র্যান্ড চুয়াংবো ওয়েনজু 温州创博 |
|
摆杆张力 |
|
চীনের প্রথম সারির ব্র্যান্ড XinLinDa Hangzhou 杭州新林达 |
|
纠偏 |
|
চীনের প্রথম সারির ব্র্যান্ড এনরুইসি চংকিং 重庆恩瑞斯 |
|
气动元件 |
|
AirTAC তাইওয়ান 台湾亚德客 |
| ভারবহন轴承 |
|
চীনের প্রথম সারির ব্র্যান্ড হারবিন 哈尔滨 |
三,পণ্যের আসল শট ইমেজ 产品实拍图
|
|
|
unwinding 放卷 |
|
ওয়েব গাইডিং 纠偏 |
|
প্রাক-প্রেস ট্র্যাকশন 印前牵引 |
|
প্রিন্টিং গ্রুপ 印刷组 |
|
স্বয়ংক্রিয় কালি সরবরাহ 自动上墨 |
|
একক ডাক্তার ব্লেড+সিরামিক অ্যানিলক্স রোলার 单刮刀+陶瓷网纹辊 |
|
রোলার হেলিকাল গিয়ার ড্রাইভ 版辊斜齿轮传动
|
|
হাইড্রোলিক লকিং রোলার 液压锁版 |
|
আন্তঃ রং শুকানো 色间干燥 |
|
প্রধান মোটর 主电机 |
|
সিঙ্ক্রোনাস বেল্ট ড্রাইভ 同步带传动
|
|
ওভেন দৈর্ঘ্য: 2.5 মি 烘箱长度 |
|
কন্ট্রোল প্যানেল 操作面板 |
|
পোস্ট-প্রেস ট্র্যাকশন 印后牵引
টেনশন আর্ম সুইং 张力摆臂
ঘর্ষণ বায়ু 摩擦收卷 |
| প্রিন্টিং গ্রুপ কনফিগারেশন印刷组配置 | |
|
ম্যানুয়াল রঙ নিবন্ধন 手动套色 ম্যানুয়াল ফরওয়ার্ড এবং ব্যাকওয়ার্ড রোলার 手动进退版辊 |
| ঐচ্ছিক কনফিগারেশন 可以选择的配置 | |
|
মেটাল অ্যানিলক্স রোলার 金属网纹辊 (এটি সস্তা, কিন্তু ছোট অক্ষর মুদ্রণ করা কঠিন) -USD600/রঙ
|
|
আবদ্ধ ডাক্তার ব্লেড封闭式刮墨刀 (মুদ্রণের গতি 100 মি/মিনিটের কাছাকাছি যেতে পারে) +USD900/রঙ
|
|
বৈদ্যুতিক রেজিস্টার电动套色 +USD500/রঙ
|
|
ক্যামেরা +USD3,000 |
|
8kw সাধারণ করোনা চিকিৎসাকারী +USD3,000 |
|
মেশিনের গতি অনুসরণ করে পরিবর্তনশীল শক্তি সহ করোনা চিকিত্সাকারী +USD4,500 |
